電動三通內螺紋球閥 | CHQ914(5)F
電動三通內螺紋球閥 產品說明
電動三通內螺紋球閥是由三通內螺紋球閥和電動執行器組成，有三通L型和三通T型之分，具體流向參考下圖的流向示意圖，球芯有L型有三通雙口孔種，改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控制；T型孔道可起配比作用，適用于液體、氣體、蒸汽等介質的配比調節與控制。電動三通內螺紋球閥，以AC220V、AC380V或DC24V電源電壓作動力，接受工業自動化儀表控制系統輸入的（4-20mA、或1-5VDC）電流信號或電壓信號，即可控制運轉，實現對工藝介質的比例調節或二位切換控制。
電動三通內螺紋球閥 性能參數
| 公稱通徑DN(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|---|
| 公稱壓力(MPa) | PN1.6、2.5、4.0、6.4 MPa | |||||||||
| 閥體形式 | 三段式分體式閥體 | |||||||||
| 連接形式 | 螺紋式、焊接式 | |||||||||
| 閥芯形式 | "O"型球形閥芯 | |||||||||
| 動作范圍 | 0～90° | |||||||||
| 泄露量Q | 按GB/T4213-92，小于額定KV0.01% (軟密封：零泄漏) | |||||||||
| 基本誤差 | ±1% | |||||||||
| 回差 | ±1% | |||||||||
| 死區 | ≤1%(可調) | |||||||||
| 可調范圍 | 250：1 | |||||||||
| 配置執行機構 | 可配CHV、CHQ等系列角行程電動執行機構 | |||||||||
| 控制方式 | 開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制) | |||||||||
電動三通內螺紋球閥 材質說明
| 零件名稱 | 材料名稱 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 | |||
| 適用介質 | 水、氣體、蒸汽、油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕介質 | 尿素等腐蝕性介質 |
電動三通內螺紋球閥 流向圖
電動三通內螺紋球閥 結構尺寸圖
電動三通內螺紋球閥 連接尺寸
| 通徑 | L | L/2 | 0d | HI | H | A | B | C | D | E | F | G | J | HEX.B | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN08 | 1/4" | 79 | 39.5 | 11 | 42 | 167 | 89 | 72 | 45 | 206 | 114 | 57 | 82 | 125 | 27 |
| DN10 | 3/8" | 79 | 39.5 | 11 | 42 | 167 | 89 | 72 | 45 | 206 | 114 | 57 | 82 | 125 | 27 |
| DN15 | 1/2" | 79 | 39.5 | 11 | 42 | 167 | 89 | 72 | 45 | 206 | 114 | 57 | 82 | 125 | 27 |
| DN20 | 3/4" | 88 | 44 | 15 | 49 | 174 | 89 | 72 | 45 | 206 | 114 | 57 | 82 | 125 | 34 |
| DN25 | 1" | 108 | 54 | 20 | 59.5 | 184.5 | 89 | 72 | 45 | 206 | 114 | 57 | 82 | 125 | 41 |
| DN32 | 1 1/4" | 124 | 62 | 25 | 63 | 188 | 89 | 72 | 45 | 206 | 114 | 57 | 82 | 125 | 50 |
| DN40 | 1 1/2" | 135 | 67.5 | 32 | 73.5 | 199.5 | 109 | 80 | 45 | 234 | 114 | 67 | 85 | 126 | 56 |
| DN50 | 2" | 164 | 82 | 40 | 82.8 | 208.8 | 109 | 80 | 45 | 234 | 114 | 67 | 85 | 126 | 70 |

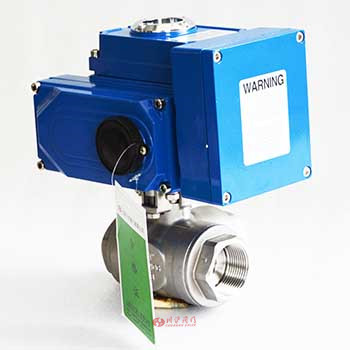

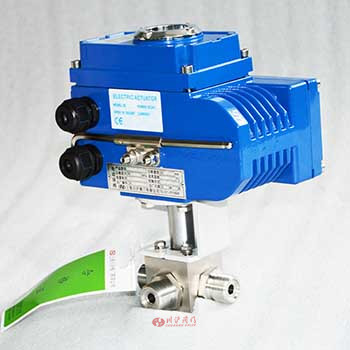

電動三通內螺紋球閥 圖片
