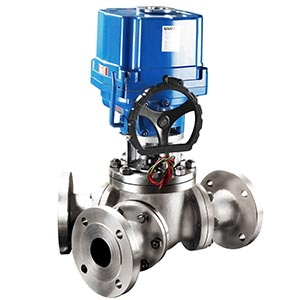

電動三通Y型球閥 | CHQ942F\H
電動三通Y型球閥 產品說明
電動三通Y型球閥有相互成120°、135°二種閥體結構形式，Y型三通球閥流道平坦、流體阻力小，流通能力強。切換時介質無滯留，不會造成二次污染。
電動三通Y型球閥 性能參數
| 電動執行器技術參數 | Y型電動三通球閥閥體參數 | ||
|---|---|---|---|
| 電源 | AC110、AC220、AC380V/DC24、DC220V | 公稱通徑 | DN50～250mm |
| 輸出力矩 | 50N·M～2000N·M | 公稱壓力 | PN1.6-10MPa |
| 任選功能 | 開關型、觸點型、開度信號、智能調節型 | 閥軸材質 | 不銹鋼 |
| 動作范圍 | 0～90°±5° | 閥體材質 | WCB/304/316/316L不銹鋼 |
| 動作時間 | 15秒/30秒/60秒 | 球體材質 | WCB/304/316/316L不銹鋼 |
| 環境溫度 | -30°～60° | 閥座密封 | PTFE、PPL、合金鋼、硬質合金 |
| 手動操作 | 附帶手柄操作 | 溫度 | PTFE≤180℃、PPL≤350℃ |
| 限位 | 電氣、機械二重限位 | 結構型式 | 法蘭 |
| 防護等級 | IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選) | 適用介質 | 水、石油、酸類、粘性流體、漿料介質等 |
| 輸入信號 | 4-20mA/0-10VDC(智能調節型) | 特點 | 結構緊湊、體積小、安裝簡單快速 |
電動三通Y型球閥 材質說明
| 零件名稱 | 材料名稱 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 | |||
| 適用介質 | 水、氣體、蒸汽、油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕介質 | 尿素等腐蝕性介質 |
電動三通Y型球閥 結構尺寸圖
電動三通Y型球閥 連接尺寸
120度Y型三通球閥尺寸
| DN | L | D | K | R | C | f | n-d |
|---|---|---|---|---|---|---|---|
| 50 | 110 | 160/165 | 125 | 100 | 20 | 3 | 4-18 |
| 65 | 130 | 180/185 | 145 | 120 | 20 | 3 | 4-18 |
| 80 | 150 | 195/200 | 160 | 135 | 20 | 3 | 8-18 |
| 100 | 170 | 215/220 | 180 | 155 | 22 | 3 | 8-18 |
| 125 | 190 | 245/250 | 210 | 185 | 22 | 3 | 8-18 |
| 150 | 210 | 280/285 | 240 | 210 | 24 | 3 | 8-23 |
| 200 | 245 | 335/340 | 295 | 265 | 24 | 3 | 12-23 |
| 250 | 290 | 405 | 355 | 320 | 30 | 3 | 12-25 |
135度Y型三通球閥尺寸
| DN | L | D | K | R | C | f | n-d |
|---|---|---|---|---|---|---|---|
| 50 | 340 | 160/165 | 125 | 100 | 20 | 3 | 4-18 |
| 65 | 400 | 180/185 | 145 | 120 | 20 | 3 | 4-18 |
| 80 | 410 | 195/200 | 160 | 135 | 20 | 3 | 8-18 |
| 100 | 460 | 215/220 | 180 | 155 | 22 | 3 | 8-18 |
| 125 | 560 | 245/250 | 210 | 185 | 22 | 3 | 8-18 |
| 150 | 660 | 280/285 | 240 | 210 | 24 | 3 | 8-23 |
| 200 | 800 | 335/340 | 295 | 265 | 24 | 3 | 12-23 |
| 250 | 1030 | 405 | 355 | 320 | 30 | 3 | 12-25 |
| 300 | 1140 | 460 | 410 | 375 | 30 | 4 | 12-25 |

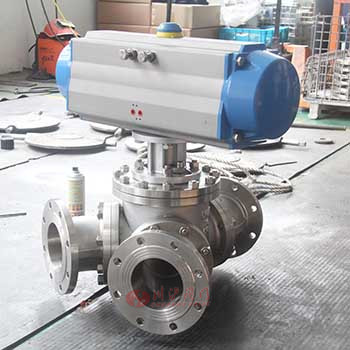

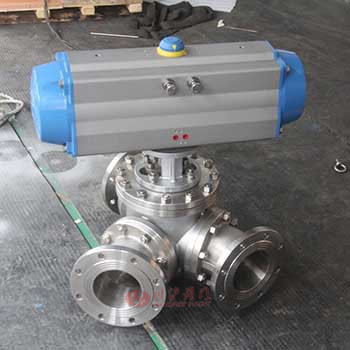

氣動三通Y型球閥圖片
