當前位置：首頁 > 產品中心 > 電動球閥電動球閥
電動V型開關球閥 | CHVQ940F
電動V型開關球閥 產品說明
電動V型開關球閥閥芯上開有V型切口，與硬密封閥座相對轉動產生剪切力，可將限位切斷，防止卡死。具有流通能力大，調節精度高，可調比大，密封性能好等特點。特別適用于泥漿和含有纖維性介質，以及含有微小固體懸浮物介質的調節。廣泛應用于造紙業，制糖、石油、化工、冶金等工業自動控制系統中。 電動V型開關球閥配AC220V、DC24V、AC380V開關型電動執行器，帶無源觸點反饋。也可以配智能型電動執行器，實現智能化現場操作功能。
電動V型開關球閥 技術參數
| 公稱通徑DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 額定流量系數Cv | 32 | 43 | 78 | 90 | 160 | 250 | 360 | 610 | 1120 | 1850 | 2950 | 3700 | 7195 | 11466 |
| 公稱壓力 | PN1.6、2.5、4.0、6.4MPa | |||||||||||||
| 強度試驗 | 2.4～9.6MPa | |||||||||||||
| 密封試驗 | 1.76～7.0MPa | |||||||||||||
| 流量特性 | 近似等百分比、直線特性 | |||||||||||||
| 閥板轉角（度） | 0°～至90°（可調） | |||||||||||||
| 允許泄漏量等級 | 軟密封：零泄露 硬密封：≤額定Cv×0.001% |
軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065% | ||||||||||||
| 動作時間（S/90度） | 8.5～30 | 36～60 | ||||||||||||
| 可調節比 | 250:1 | 300:1 | ||||||||||||
| 基本誤差 | 全行程的≤±2% | |||||||||||||
| 回差 | 全行程的≤±2% | |||||||||||||
| 死區 | 全行程的≤0.8% | |||||||||||||
| 輸入信號 | 4～20mA DC | |||||||||||||
| 輸出信號 | 4～20mA DC | |||||||||||||
電動V型開關球閥 連接尺寸
| 公稱通徑mm | DN15-DN300 | |||||
|---|---|---|---|---|---|---|
| 材料代號 | C | P | R | |||
| 主要零件 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni 12Mo2Ti | ||
| 球體 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |||
| 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |||
| 密封圈 | 增強聚四氟乙烯 對位聚苯 | |||||
| 填料 | 聚四氟乙烯 柔性石墨 | |||||
| 適用 工況 | 適用介質 | 蒸汽、水、油品 | 醋酸類 | |||
| 適用溫度 | -28℃ - 300℃ | |||||

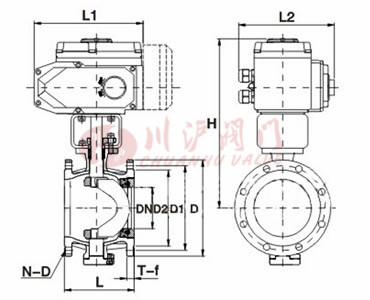

電動V型開關球閥 結構尺寸圖
電動V型開關球閥 連接尺寸
| 主要外形尺寸-PN16（16bar） | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 公稱通徑 DN |
連接尺寸mm | 執行器選配 | |||||||||
| L | L1 | L2 | H | D | D1 | D2 | T | N-D | |||
| 25 | 102 | 165 | 150 | 245 | 115 | 85 | 65 | 14 | 4-18 | CHV-005 | CHQ-010 |
| 32 | 102 | 165 | 150 | 255 | 135 | 100 | 78 | 16 | 4-18 | CHV-010 | CHQ-010 |
| 40 | 114 | 165 | 150 | 260 | 145 | 110 | 85 | 16 | 4-18 | CHV-020 | CHQ-015 |
| 50 | 124 | 165 | 150 | 270 | 160 | 125 | 100 | 16 | 4-18 | CHV-020 | CHQ-020 |
| 65 | 145 | 190 | 170 | 300 | 180 | 145 | 120 | 18 | 4-18 | CHV-040 | CHQ-030 |
| 80 | 165 | 190 | 170 | 305 | 195 | 160 | 125 | 20 | 8-18 | CHV-060 | CHQ-030 |
| 100 | 194 | 190 | 170 | 315 | 215 | 180 | 155 | 20 | 8-18 | CHV-080 | CHQ-040 |
| 125 | 213 | 270 | 220 | 370 | 245 | 210 | 185 | 22 | 8-18 | CHV-100 | CHQ-050 |
| 150 | 229 | 270 | 220 | 390 | 280 | 240 | 210 | 24 | 8-23 | CHV-120 | CHQ-060 |
| 200 | 243 | 270 | 220 | 415 | 335 | 295 | 265 | 26 | 12-23 | CHV-140 | CHQ-080 |
| 250 | 279 | 270 | 220 | 465 | 405 | 355 | 320 | 30 | 12-25 | CHV-160 | CHQ-090 |
| 300 | 338 | 270 | 220 | 490 | 460 | 410 | 375 | 30 | 12-25 | CHV-100 | CHQ-100 |

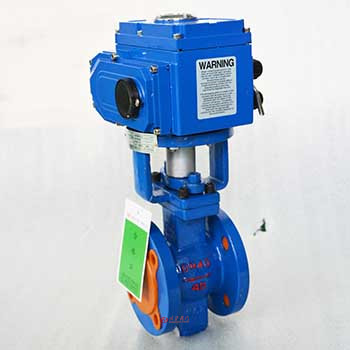

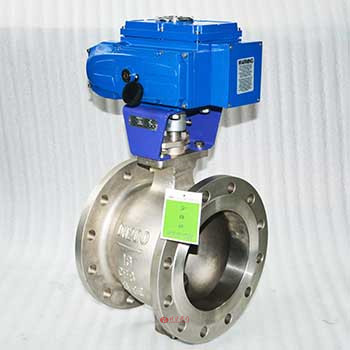

電動V型調節球閥圖片
