電動V型對夾球閥 | CHVQ970F
電動V型對夾球閥 產品說明
電動V型對夾球閥閥芯上開有V型切口，與硬密封閥座相對轉動產生剪切力，可將限位切斷，防止卡死。具有流通能力大，調節精度高，可調比大，密封性能好等特點。特別適用于泥漿和含有纖維性介質，以及含有微小固體懸浮物介質的調節。廣泛應用于造紙業，制糖、石油、化工、冶金等工業自動控制系統中。 電動V型對夾球閥配AC220V、DC24V、AC380V開關型電動執行器，帶無源觸點反饋。也可以配智能型電動執行器，實現智能化現場操作功能。
電動V型對夾球閥 技術參數
| 公稱通徑 | DN25-300mm |
|---|---|
| 連接方式 | 對夾 |
| 執行器選配 | CHV系列(開關型、調節型)、CHQ系列(開關型、調節型) |
| 控制方式 | 開關型（電開、電關）、調節型 |
| 公稱壓力 | PN16、25bar（如需更高壓力訂貨時注明） |
| 電源電壓 | AC220V、AC380V、DC24V（其它特制） |
| 介質溫度 | W1:-40-180℃、W2:-40 - 300℃ |
| W3:-30 - 425℃、W4:-40 -425℃ | |
| 環境溫度 | 標準型：-20 - 80℃ |
| 防護等級 | IP55、IP65、IP67 |
| 閥體材質 | 碳鋼(C)、不銹鋼(P4、P6) |
| 密封材質 | 聚四氟乙烯(F)、對位聚苯(PPL) |
| 金屬硬密封(H)、硬質合金合金(Y) |
電動V型對夾球閥 連接尺寸
| 公稱通徑mm | DN15-DN300 | |||||
|---|---|---|---|---|---|---|
| 材料代號 | C | P | R | |||
| 主要零件 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni 12Mo2Ti | ||
| 球體 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |||
| 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |||
| 密封圈 | 增強聚四氟乙烯 對位聚苯 | |||||
| 填料 | 聚四氟乙烯 柔性石墨 | |||||
| 適用 工況 | 適用介質 | 蒸汽、水、油品 | 醋酸類 | |||
| 適用溫度 | -28℃ - 300℃ | |||||

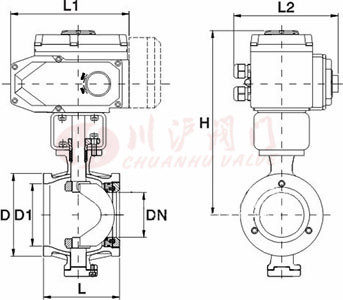

電動V型對夾球閥 結構尺寸圖
電動V型對夾球閥 連接尺寸
| 主要外形尺寸-PN16（16bar） | ||||||||
|---|---|---|---|---|---|---|---|---|
| 公稱通徑 [N |
連接尺寸mm | 執行器選配 | ||||||
| L | L1 | L2 | H | D | D1 | |||
| 25 | 50 | 165 | 150 | 245 | 68 | 38 | CHV-005 | CHQ-010 |
| 32 | 60 | 165 | 150 | 255 | 78 | 42 | CHV-010 | CHQ-010 |
| 40 | 60 | 165 | 150 | 260 | 85 | 50 | CHV-020 | CHQ-015 |
| 50 | 75 | 165 | 150 | 270 | 100 | 60 | CHV-020 | CHQ-020 |
| 65 | 85 | 190 | 170 | 300 | 120 | 75 | CHV-040 | CHQ-030 |
| 80 | 100 | 190 | 170 | 305 | 130 | 94 | CHV-060 | CHQ-030 |
| 100 | 110 | 190 | 170 | 315 | 158 | 110 | CHV-080 | CHQ-040 |
| 125 | 135 | 270 | 220 | 370 | 180 | 135 | CHV-100 | CHQ-050 |
| 150 | 160 | 270 | 220 | 390 | 216 | 165 | CHV-120 | CHQ-060 |
| 200 | 200 | 270 | 220 | 415 | 268 | 210 | CHV-140 | CHQ-080 |
| 250 | 240 | 270 | 220 | 465 | 325 | 260 | CHV-160 | CHQ-090 |

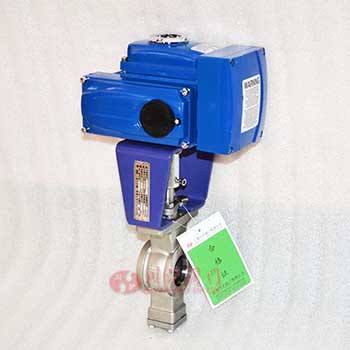

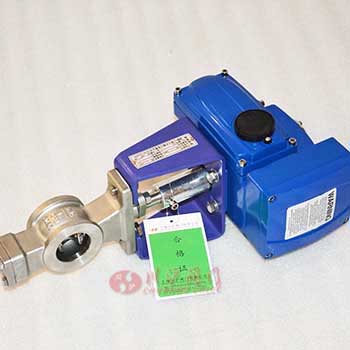

電動V型對夾球閥圖片
