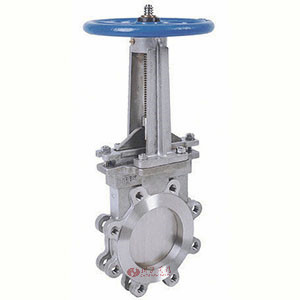

刀閘閥 | PZ73H
刀閘閥 產品說明
刀閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，刀閘閥只能作全開和全關，不能作調節和節流。刀閘閥主要由閥體、O型圈、閘板、閥桿、支架等部件組成。刀閘閥采用對夾一體式結構，體積小，重量輕；完全敞開的通道，可以防止介質在閥內的沉積，采用可更換式密封結構，一改普通漿液閥與刀型閘閥維修難的問題。閥體材質由傳統的鑄鋼更換成了球墨鑄鐵，耐腐蝕性更好，有效延長了使用壽命。刀閘閥的閘板有兩個密封面，常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異，通常為50，楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板刀型閘閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分刀型閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。
設計制造標準：
設計制造:JB/T8691-1998
法蘭連接:GB/T9113.1-2000JB/T79-94
結構長度:GB/T15188.2-94
試驗與驗收:GB/T13927-92
刀閘閥 性能規范
| 公稱壓力（MPa) | 殼體試驗（MPa) | 密封試驗（MPa) | 工作溫度 | 適用介質 |
|---|---|---|---|---|
| 1.0 1.6 |
1.5 2.4 |
1.1 1.8 |
≤100℃-900℃≤100℃ | 紙漿、污水、煤漿、灰、渣水混和物 |
刀閘閥 材質說明
| 體、蓋 | 閘閥 | 閥桿 | 密封面 |
|---|---|---|---|
| 不銹鋼、碳鋼、灰鑄鐵 | 碳鋼、不銹鋼 | 不銹鋼 | 橡膠、四氟、不銹鋼、硬質合金 |

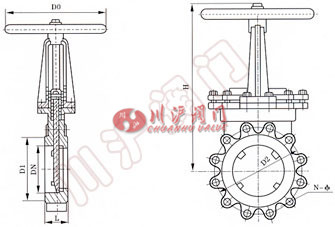

刀閘閥 結構尺寸圖
刀閘閥 連接尺寸
| MPa | DN | L | D1 | D2 | H | N-M | D0 | W(Kg) |
|---|---|---|---|---|---|---|---|---|
| 1.0 | 50 | 48 | 100 | 125 | 285 | 4-M16 | 180 | 8 |
| 65 | 48 | 120 | 145 | 298 | 4-M16 | 180 | 10 | |
| 80 | 51 | 135 | 160 | 315 | 4-M16 | 220 | 12 | |
| 100 | 51 | 155 | 180 | 365 | 8-M16 | 220 | 14 | |
| 125 | 57 | 185 | 210 | 400 | 8-M16 | 230 | 22 | |
| 150 | 57 | 210 | 240 | 475 | 8-M20 | 280 | 29 | |
| 200 | 70 | 265 | 295 | 540 | 8-M20 | 360 | 38 | |
| 250 | 70 | 320 | 350 | 630 | 12-M20 | 360 | 66 | |
| 300 | 76 | 368 | 400 | 780 | 12-M20 | 400 | 100 | |
| 350 | 76 | 428 | 460 | 885 | 16-M20 | 400 | 119 | |
| 400 | 89 | 482 | 515 | 990 | 16-M22 | 400 | 195 | |
| 450 | 89 | 532 | 565 | 1100 | 20-M22 | 530 | 285 | |
| 500 | 114 | 585 | 620 | 1200 | 20-M22 | 530 | 389 | |
| 600 | 114 | 685 | 725 | 1450 | 20-M27 | 600 | 529 | |
| 700 | 127 | 800 | 840 | 1700 | 24-M27 | 600 | 790 | |
| 800 | 127 | 898 | 950 | 2000 | 24-M30 | 680 | 850 | |
| 900 | 154 | 998 | 1050 | 2300 | 28-M30 | 680 | 900 | |
| 1000 | 165 | 1110 | 1160 | 2500 | 28-M30 | 700 | 1050 | |
| 1200 | 190 | 1325 | 1380 | 2800 | 32-M36 | 800 | 1300 | |
| 1.6 | 50 | 48 | 100 | 125 | 285 | 4-M16 | 180 | 8.5 |
| 65 | 48 | 120 | 145 | 295 | 4-M16 | 180 | 10.7 | |
| 80 | 51 | 135 | 160 | 315 | 8-M16 | 220 | 13 | |
| 100 | 51 | 155 | 180 | 365 | 8-M16 | 220 | 15 | |
| 125 | 57 | 185 | 210 | 400 | 8-M16 | 230 | 23.5 | |
| 150 | 57 | 210 | 240 | 475 | 8-M20 | 280 | 31 | |
| 200 | 70 | 265 | 295 | 540 | 12-M20 | 360 | 40.7 | |
| 250 | 70 | 320 | 355 | 630 | 12-M20 | 360 | 70 | |
| 300 | 76 | 375 | 410 | 780 | 12-M22 | 400 | 107 | |
| 350 | 76 | 435 | 470 | 885 | 16-M22 | 400 | 129 | |
| 400 | 89 | 485 | 525 | 990 | 16-M27 | 400 | 215 | |
| 450 | 89 | 545 | 585 | 1100 | 20-M27 | 530 | 305 | |
| 500 | 114 | 608 | 650 | 1200 | 20-M30 | 530 | 410 | |
| 600 | 114 | 718 | 770 | 1450 | 20-M36 | 600 | 550 | |
| 700 | 127 | 788 | 840 | 1700 | 24-M36 | 600 | 820 | |
| 800 | 127 | 898 | 950 | 2000 | 24-M36 | 680 | 950 | |
| 900 | 154 | 998 | 1050 | 2300 | 28-M36 | 680 | 1020 | |
| 1000 | 165 | 1110 | 1170 | 2500 | 28-M42 | 700 | 1120 | |
| 1200 | 190 | 1325 | 1390 | 2800 | 32-M48 | 800 | 1480 |
