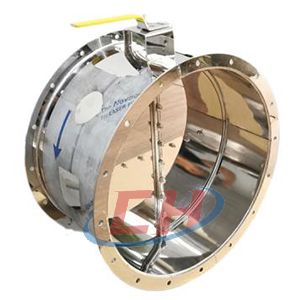

手動調節風閥 | CHD341W
手動調節風閥 產品說明
手動調節風閥CHD341W主要由閥體和配套執行機構組成，可用于低壓管道介質的通斷控制或流量調節。蝶閥采用我公司新型專利結構形式設計制造，具有結構緊，開啟扭矩小，氣密性高，安裝方便，流阻小等特點。本公司生產的風閥產品穩定可靠，廣泛應用于環保工程的通風氣體管道、VOC處理系統、除塵系統、電站、礦山、冶金、化工、機電、制藥、噴涂等行業，作為調節氣體流量的或切斷管道控制裝置。
手動調節風閥 技術參數
| 材質 | 銹鋼（304、316、310S）/碳鋼/鍍鋅 |
|---|---|
| 驅動方式 | 手動手柄式/手動渦輪式 |
| 適應溫度 | SUS304（600℃）1SUS316（800℃、SUS310S（1000℃）/碳鋼（230℃）、鍍鋅（230℃） |
| 法蘭標準 | 激光切割法蘭/無縫翻邊法蘭/國標法蘭 |
| 泄漏率 | 普通硬密封型（≤等于1%）/軟密封型（≤0.5%） |
手動調節風閥 結構尺寸圖
手動調節風閥 連接尺寸
| 公稱通徑(DN) | 尺寸 | |||||
|---|---|---|---|---|---|---|
| L | D1 | D2 | D3 | N-φD | H | |
| 100 | 150 | 100 | 134 | 162 | 4-11 | 230 |
| 200 | 200 | 200 | 234 | 262 | 8-11 | 330 |
| 300 | 300 | 300 | 336 | 366 | 8-11 | 442 |
| 400 | 300 | 400 | 438 | 466 | 12-11 | 542 |
| 500 | 300 | 500 | 538 | 566 | 16-11 | 642 |
| 600 | 300 | 600 | 638 | 666 | 16-11 | 742 |
| 700 | 300 | 700 | 748 | 782 | 20-11 | 840 |
| 800 | 300 | 800 | 848 | 882 | 24-11 | 940 |
| 900 | 300 | 900 | 948 | 982 | 24-11 | 1040 |
| 1000 | 300 | 1000 | 1048 | 1082 | 28-11 | 1140 |
| 1100 | 300 | 1100 | 1148 | 1182 | 32-11 | 1240 |
| 1200 | 300 | 1200 | 1248 | 1282 | 32-11 | 1340 |
| 1300 | 300 | 1300 | 1348 | 1382 | 36-11 | 1440 |
| 1400 | 300 | 1400 | 1448 | 1482 | 40-11 | 1540 |
