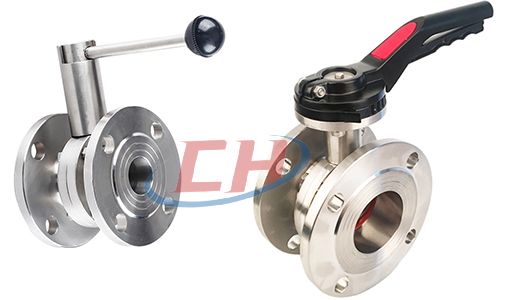

衛生級法蘭蝶閥 | WD41X
衛生級法蘭蝶閥 產品說明
衛生級法蘭蝶閥WD41X采用高精度數控加工，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染?？焖俨鹧b閥，使閥門打開和維修快捷容易，使過程停機時間縮短。閥門廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、乳制品，酒類、飲料、 生化工業過程控制場合。
衛生級法蘭蝶閥 技術參數
| 材質 | 304不銹鋼、316不銹鋼、316L不銹鋼等 |
|---|---|
| 公稱通徑 | Φ19~Φ159(3A, SMS, ISO, DS)、DN10-DN200（DIN） |
| 公稱壓力 | 1.0MPa |
| 密封材質 | 硅膠、EPDM橡膠等 |
| 控制方式 | 開關型、調節型 |
| 驅動方式 | 手柄、蝸輪、電動、氣動等 |

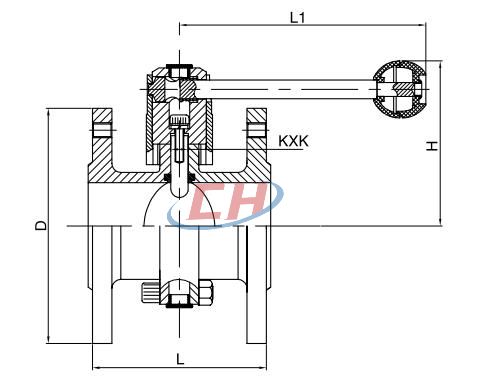

衛生級法蘭蝶閥 結構尺寸圖
衛生級法蘭蝶閥 連接尺寸
| SIZE | D | L | L1 | H | KXK |
|---|---|---|---|---|---|
| DN25 | 115 | 94 | 126 | 80 | 8X8 |
| DN32 | 135 | 102 | 126 | 80 | 8X8 |
| DN40 | 145 | 110 | 126 | 86 | 8X8 |
| DN50 | 160 | 112 | 133 | 106 | 10X10 |
| DN65 | 180 | 124 | 144 | 115 | 10X10 |
| DN80 | 195 | 130 | 160 | 122 | 11X11 |
| DN100 | 215 | 152 | 160 | 132 | 11X11 |
| DN125 | 245 | 178 | 220 | 147 | 11X11 |
| DN150 | 280 | 198 | 220 | 162 | 11X11 |
