衛生級焊接蝶閥 | WD61X
衛生級焊接蝶閥 產品說明

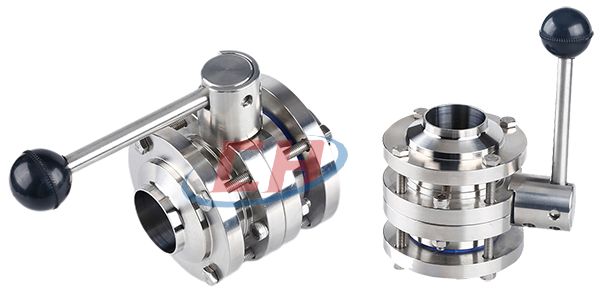

衛生級焊接蝶閥WD61X采用高精度數控加工，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染?？焖俨鹧b閥，使閥門打開和維修快捷容易，使過程停機時間縮短。閥門廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、乳制品，酒類、飲料、 生化工業過程控制場合。
衛生級焊接蝶閥 技術參數
| 材質 | 304不銹鋼、316不銹鋼、316L不銹鋼等 |
|---|---|
| 公稱通徑 | Φ19~Φ159(3A, SMS, ISO, DS)、DN10-DN200（DIN） |
| 公稱壓力 | 1.0MPa |
| 密封材質 | 硅膠、EPDM橡膠等 |
| 控制方式 | 開關型、調節型 |
| 驅動方式 | 手柄、蝸輪、電動、氣動等 |
衛生級焊接蝶閥 結構尺寸圖
衛生級焊接蝶閥 連接尺寸
3A, SMS, ISO, DS尺寸
| SIZE | D1 | D | L | L1 | H | KXK |
|---|---|---|---|---|---|---|
| 1/2" | 12.7 | 78 | 100 | 126 | 86 | 8X8 |
| 3/4" | 19 | 78 | 100 | 126 | 86 | 8X8 |
| 1" | 25.4 | 78 | 100 | 126 | 86 | 8X8 |
| 1-1/4" | 31.8 | 78 | 100 | 126 | 86 | 8X8 |
| 1-1/2" | 38.1 | 86 | 100 | 126 | 90 | 8X8 |
| 45 | 45 | 90 | 100 | 126 | 92 | 8X8 |
| 2" | 50.8 | 102 | 104 | 133 | 102 | 10X10 |
| 57 | 57 | 102 | 104 | 144 | 104 | 10X10 |
| 2-1/2" | 63.5 | 115 | 112 | 144 | 109 | 10X10 |
| 3" | 76.2 | 128 | 112 | 144 | 115 | 10X10 |
| 3.5" | 89 | 139 | 120 | 144 | 123.5 | 11X11 |
| 4" | 101.6 | 154 | 128 | 144 | 131 | 11X11 |
| 108 | 108 | 159 | 128 | 160 | 133.5 | 11X11 |
| 114 | 114.3 | 159 | 128 | 160 | 133.5 | 11X11 |
| 5" | 127 | 185 | 160 | 220 | 146.5 | 11X11 |
| 133 | 133 | 185 | 160 | 220 | 146.5 | 11X11 |
| 6" | 152.4 | 215 | 180 | 220 | 161.5 | 11X11 |
| 159 | 159 | 215 | 180 | 220 | 161.5 | 11X11 |
| 168.3 | 168.3 | 215 | 180 | 220 | 161.5 | 11X11 |
| 8" | 203.2 | 285 | 180 | 284 | 199 | 14X14 |
| 219 | 219 | 285 | 180 | 284 | 199 | 14X14 |
DIN尺寸
| SIZE | D(系列1) | D(系列2) | D | L | L1 | H | t | KXK |
|---|---|---|---|---|---|---|---|---|
| DN10 | 12 | 13 | 78 | 100 | 126 | 86 | 1.5 | 8X8 |
| DN15 | 18 | 19 | 78 | 100 | 126 | 86 | 1.5 | 8X8 |
| DN20 | 22 | 23 | 78 | 100 | 126 | 86 | 1.5 | 8X8 |
| DN25 | 28 | 29 | 78 | 100 | 126 | 86 | 1.5 | 8X8 |
| DN32 | 34 | 35 | 78 | 100 | 126 | 86 | 1.5 | 8X8 |
| DN40 | 40 | 41 | 90 | 100 | 126 | 92 | 1.5 | 8X8 |
| DN50 | 52 | 53 | 102 | 104 | 133 | 102 | 1.5 | 10X10 |
| DN65 | 70 | 120 | 112 | 144 | 111 | 2.0 | 10X10 | |
| DN80 | 85 | 134 | 120 | 160 | 121 | 2.0 | 11X11 | |
| DN100 | 104 | 154 | 128 | 160 | 131 | 2.0 | 11X11 | |
| DN125 | 129 | 185 | 160 | 220 | 146.5 | 2.0 | 11X11 | |
| DN150 | 154 | 215 | 180 | 220 | 161.5 | 2.0 | 11X11 | |
| DN200 | 204 | 285 | 180 | 284 | 199 | 2.0 | 14X14 |
