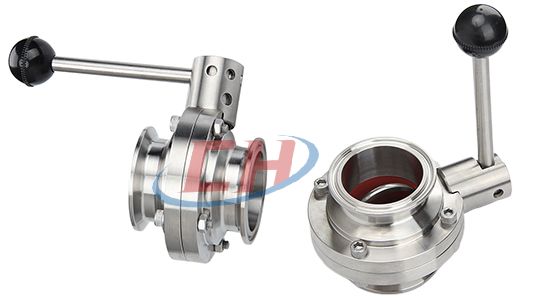

衛生級快裝蝶閥 | WD81X
衛生級快裝蝶閥 產品說明
衛生級快裝蝶閥WD81X采用高精度數控加工，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染。快速拆裝閥，使閥門打開和維修快捷容易，使過程停機時間縮短。閥門廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、乳制品，酒類、飲料、 生化工業過程控制場合。
衛生級快裝蝶閥 技術參數
| 材質 | 304不銹鋼、316不銹鋼、316L不銹鋼等 |
|---|---|
| 公稱通徑 | Φ19~Φ159(3A, SMS, ISO, DS)、DN10-DN200（DIN） |
| 公稱壓力 | 1.0MPa |
| 密封材質 | 硅膠、EPDM橡膠等 |
| 控制方式 | 開關型、調節型 |
| 驅動方式 | 手柄、蝸輪、電動、氣動等 |
衛生級快裝蝶閥 結構尺寸圖
衛生級快裝蝶閥 連接尺寸
| SIZE | D1 | D | L | L1 | H | KxK |
|---|---|---|---|---|---|---|
| 1/2" | 25.4 | 78 | 66 | 126 | 86 | 8x8 |
| 3/4" | 25.4 | 78 | 66 | 126 | 86 | 8x8 |
| 1" | 50.5 | 78 | 66 | 126 | 86 | 8x8 |
| 1-1/4" | 50.5 | 78 | 66 | 126 | 86 | 8x8 |
| 1-1/2" | 50.5 | 86 | 70 | 126 | 90 | 8x8 |
| 45 | 64 | 90 | 74 | 126 | 92 | 8x8 |
| 48 | 64 | 95 | 76 | 126 | 95 | 8x8 |
| 2" | 64 | 102 | 76 | 133 | 102 | 10x10 |
| 57 | 77.5 | 106 | 76 | 144 | 104 | 10x10 |
| 2" | 77.5 | 115 | 80 | 144 | 109 | 10x10 |
| 3" | 91 | 128 | 84 | 144 | 115 | 10x10 |
| 3.5" | 106 | 139 | 86 | 144 | 123.5 | 11x11 |
| 4" | 119 | 154 | 104 | 144 | 131 | 11x11 |
| 108 | 119 | 159 | 106 | 160 | 133.5 | 11x11 |
| 114 | 130 | 159 | 106 | 160 | 133.5 | 11x11 |
| 5" | 144.5 | 185 | 122 | 220 | 146.5 | 11x11 |
| 133 | 155 | 185 | 122 | 220 | 146.5 | 11x11 |
| 6" | 167 | 215 | 146 | 220 | 161.5 | 11x11 |
| 159 | 183 | 215 | 146 | 220 | 161.5 | 11x11 |
| 168.3 | 183 | 215 | 146 | 220 | 161.5 | 11x11 |
| 8" | 217.4 | 285 | 166.8 | 284 | 199 | 14x14 |
| 219 | 233.5 | 285 | 166.8 | 284 | 199 | 14x14 |
