當前位置：首頁 > 產品中心 > 蝶閥蝶閥

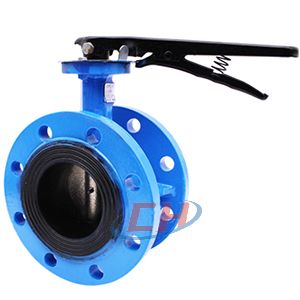

軟密封手動蝶閥 | D41X
軟密封手動蝶閥 產品說明
軟密封手動蝶閥D41X是由法蘭蝶閥和蝸輪箱組成，適用于大口徑管道上，是的操作省力。本閥門具有結構緊湊、安裝方便、密封能性能好等特點。可根據不同的使用過介質和介質溫度，選擇合適的閥體、閥板材質、密封圈材質，達到靈活方便、組裝方便、性價比高的產品。本閥門可以廣泛應用于水處理、化工溶劑場合、冶金場合、尾氣處理場合、脫硫脫硝場合等使用，也可以在市政管網中使用。
軟密封手動蝶閥 材質
| 零件名稱 Part?name |
材料 Materials |
|---|---|
| 閥體 Body |
HT200、QT450、WCB、不銹鋼 |
| 閥板 Disc |
“QT450鍍鎳、QT450覆尼龍、鋁青銅、304、316、316L、雙相不銹鋼 |
| 閥座 Seat |
EPDM、NBR、PTFE、耐磨耐熱EPDM、硅膠、氟膠 EPDM,NBR,PTFE,wear/heat-resistant EPDM,silicone rubber,VITON" |
| 閥軸 Stem |
"45#碳鋼、416不銹鋼、304不銹鋼、316不銹鋼 45#carbon steel,SS416,SS304,SS316° |
| 產品型號 Products?Model |
D41X-10/16 |
| 公稱通徑 Nominal?Diameter |
DN40-DN2000 |
| 公稱壓力(MPa) Nominal?Pressure |
PN1.0-1.6MPa |
| 適用介質 Applicable?medium |
水、海水、污水、油、空氣、食品、弱酸堿鹽等 |
| 適用溫度 Applicable?temperature |
-29~110℃ |

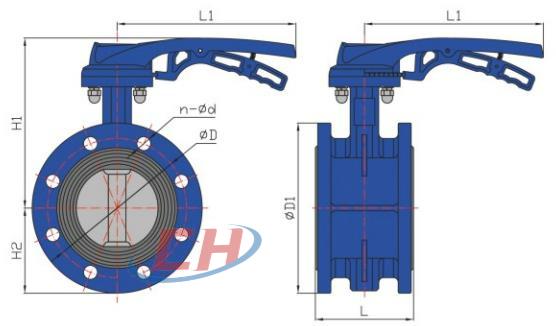

軟密封手動蝶閥 結構尺寸圖
軟密封手動蝶閥 連接尺寸
| 規格Size | φD | φD1 | n- φd | H1 | H2 | L | L1 | 單重Kg |
|---|---|---|---|---|---|---|---|---|
| DN40 | 110.00 | 150 | 4-φ18 | 183 | 82.5 | 110 | 176 | 7.00 |
| DN50 | 125.00 | 165 | 4- φ18 | 183 | 82.5 | 110 | 176 | 7.00 |
| DN65 | 145.00 | 185 | 4- φ 18 | 196 | 93.0 | 114 | 176 | 9.00 |
| DN80 | 160.00 | 200 | 4- φ18 | 208 | 100.0 | 116 | 176 | 10.00 |
| 160.00 | 200 | 8- φ18 | ||||||
| DN100 | 180.00 | 220 | 8- φ 18 | 232 | 110.0 | 129 | 215 | 14.00 |
| DN125 | 210.00 | 250 | 8- φ18 | 252 | 125.0 | 142 | 260 | 17.00 |
| DN150 | 240.00 | 285 | 8- φ22 | 272 | 143.0 | 142 | 260 | 21.00 |
| DN200 | 295.00 | 340 | 8- φ22 | 305 | 170.0 | 154 | 260 | 35.00 |
| 295.00 | 340 | 12- φ22 |
