產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 蝶閥蝶閥
三偏心法蘭蝶閥 | D343F

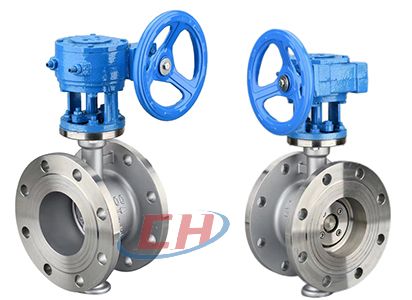

三偏心法蘭蝶閥圖片

三偏心法蘭蝶閥 產品說明
三偏心法蘭蝶閥D343F閥門密封組件為分體式，由閥板，閥座，閥座壓環和壓圈組成，閥座和閥座壓環為可拆卸結構形式，在現場維修可直接拆卸更換新閥座即可，不用像整體式閥座的三偏心蝶閥那樣整臺閥門拆卸維修成本高昂，同時密封面處增加了研磨工藝，大大降低表面粗糙度，精度高，密封性好，適用于食品、冶金、醫藥、石油化工、電力、城市供熱、供水、工業環保水處理、船舶等行業。

三偏心法蘭蝶閥 技術參數
公稱壓力
Nominal pressure 		0.6MPa 1.0MPa 1.6MPa 2.5MPa
公稱通徑
Nominal diameter 		80~3000
mm 		80~3000
mm 		80~2000
mm 		80~1200
mm
密封試驗
Seal test 		0.66MPa 1.1MPa 1.76MPa 2.75MPa
殼體強度試驗
Shell strength tes 		0.9MPa 1.5MPa 2.4MPa 3.75MPa
適用溫度
Applicable temperature 		≤100℃~600℃
適用介質
Applicable medium 		煙氣、熱水、蒸汽、煤氣、酸、堿、食品 Flue gas, hot water, steam,gas, acld, alkall,food
驅動形式
Driving form 		蝸輪傳動、電動、氣動
Worm gear drive,electric,pneumatic

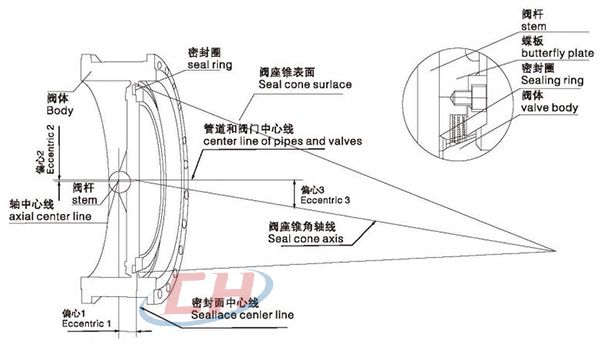

偏心結構示意圖

偏心結構示意圖

三偏心法蘭蝶閥 材質
閥體
valve body 		鑄鋼、不銹鋼、球墨鑄鐵
Cast steel, stainless steel, ductile cast iron
閥座
valve seat 		不銹鋼
stainless steel
蝶板
Disc 		鑄鋼、不銹鋼、球墨鑄鐵
Cast steel, stainless steel, ductile cast iron
密封圈
sealring 		不銹鋼、橡膠
Stainless steel, rubber
閥桿
stem 		2Cr13不銹鋼、1Cr13不銹鋼、45#鋼
2Cr13 stainless steel,1Cr13 stainless steel, 45#steel
襯套
bushing 		鑄鉬青銅自潤軸承
Cast molybdenum bronze self lubrication bearing
三偏心法蘭蝶閥 結構尺寸圖

三偏心法蘭蝶閥結構圖

三偏心法蘭蝶閥 連接尺寸
通徑 1.0MPa
DN L D D1 D2 H Z-φd
80 114 200 160 132 310 8-18
100 127 220 180 156 325 8-18
125 140 250 210 184 360 8-18
150 140 285 240 211 395 8-22
200 152 340 295 266 480 8-22
250 165 395 350 319 550 12-22
300 178 445 400 370 610 12-22
350 190 505 460 429 710 16-22
400 216 565 515 480 755 16-26
450 222 615 565 530 835 20-26
500 229 670 620 582 900 20-26
600 267 780 725 682 1060 20-30
700 292 895 840 794 1170 24-30
800 318 1015 950 901 1320 24-33
900 330 1115 1050 1001 1440 28-33
1000 410 1230 1160 1112 1640 28-36
1200 470 1455 1380 1328 1720 32-39
1400 530 1675 1590 1530 2010 36-42
1600 600 1915 1820 1750 2255 40-48
1800 670 2115 2020 1950 2480 44-48
2000 760 2235 2230 2150 2660 48-48
2200 800 2500 2440 2370 3750 52-56
2400 850 2760 2650 2570 4350 56-56
2600 900 2960 2850 2770 4600 60-56
2800 950 3290 3050 2980 4900 64-64
3000 1000 3500 3250 3200 5300 64-68
通徑 1.6MPa
DN L D D1 D2 H Z-φd
80 114 200 160 132 310 8-18
100 127 220 180 156 325 8-18
125 140 250 210 184 360 8-18
150 140 285 240 211 395 8-22
200 152 340 295 266 480 12-18
250 165 405 355 319 550 12-26
300 178 460 410 370 610 12-26
350 190 520 470 429 710 16-26
400 216 580 525 480 755 16-30
450 222 640 585 548 835 20-30
500 229 715 650 609 900 20-33
600 267 840 770 720 1060 20-36
700 292 910 840 794 1170 24-36
800 318 1025 950 901 1320 24-39
900 330 1125 1050 1001 1440 28-39
1000 410 1255 1170 1112 1640 28-42
1200 470 1485 1390 1328 1850 32-48
1400 530 1685 1590 1530 2040 36-48
1600 600 1930 1820 1750 2280 40-55
1800 670 2130 2020 1950 2495 44-55
2000 760 2345 2230 2150 2685 48-60
