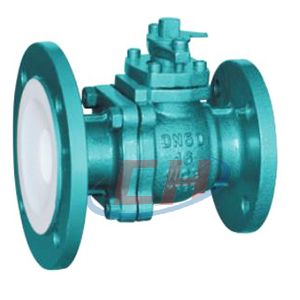

襯氟放料球閥 | FQ41F46
襯氟放料球閥 產品說明
FQ41F46襯氟放料球閥主要用于反應釜、儲罐和其他容器的底部排料，借助于底部法蘭焊接于儲罐和其他的底部，因此消除工藝介質通常在容器出口的殘留現象，閥體內腔裝有耐沖刷、耐腐蝕的密封圈，在開啟瞬間，可以保護閥體不被介質沖刷、腐蝕，由于閥體閥芯閥桿都全部襯氟，所有接液部分都不會接觸到金屬材料，所有可以適用于大部分的強腐蝕介質。同時，采取短行程閥瓣的設計，在化工、石油、冶金、制藥、農藥、染料、食品加工等行業廣泛使用。各種操作方式，例如，手動，氣動（彈簧復位式、雙作用式、帶手輪和不帶手輪），電動，液動，齒輪等。
襯氟放料球閥 零部件材質
| 零件名稱 | 精鑄球墨鑄鐵 | 碳鋼 | 不銹鋼 | |||
|---|---|---|---|---|---|---|
| Q | C | P | B | PL | L | |
| 球體 | QT 400 | WCB | CF8 | CF8M | CF3 | CF3M |
| 閥體、閥蓋 | QT 400 | WCB | CF8 | CF8M | CF3 | CF3M |
| 內襯材料、 閥座 | FEP(F46)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、 P0(聚烯烴)、PE(超高分子量聚乙烯) |
|||||
| 真料壓蓋 | WCB | WCB | CF8 | CF8M | CF3 | CF3M |
| 填料 | PTFE(F4)聚四氟乙烯 | |||||
| 螺栓 | 35 | 35 | 1C r17Ni2 | 1Cr17Ni2 | 1Cr18Ni9 | 1Cr18Ni9 |
| 螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
| 手柄 | WCB | |||||
襯氟放料球閥 技術參數
| 技術標準 | |
|---|---|
| 設計和制造 | GB/T 12237 |
| 結構長度 | HG/T 3704-2003 GB/T 12221 ASME B16.10 |
| 法蘭尺寸 | HG20592-97 ANSIB 16.5a |
| 驅動方式 | 手動、電動、氣動 |
| 公稱壓力 | 0.6、1.0、1.6、2.5MPa Class 150 JIS10K |
| 壓力試驗 | GB/T 13927-92 API598 |
襯氟放料球閥 結構尺寸圖
襯氟放料球閥 連接尺寸
| 公稱通徑 DM(mm) | 主要尺寸 | 參考值 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| PN10(1.0MPa) | |||||||||
| L | D | 1 | D2 | Z- φd | f | b | Do | H | |
| 25/50 | 150 | 115/140 | 85/110 | 65/90 | 4-14/4-14 | 3/3 | 17/17 | 180 | 105 |
| 32/65 | 165 | 140/160 | 100/130 | 78/110 | 4-18/4-14 | 3/3 | 19/17 | 180 | 120 |
| 40/65 | 180 | 150/160 | 110/130 | 85/110 | 4-18/4-14 | 3/3 | 19/17 | 225 | 140 |
| 40/80 | 180 | 150/190 | 110/150 | 85/125 | 4-18/4-18 | 3/3 | 19/19 | 225 | 140 |
| 50/80 | 200 | 165/190 | 125/150 | 100/125 | 4-18/4-18 | 3/3 | 21/19 | 225 | 150 |
| 50/100 | 200 | 165/210 | 125/170 | 100/145 | 4-18/4-18 | 3/3 | 21/19 | 225 | 150 |
| 65/100 | 220 | 185/210 | 145/170 | 120/145 | 4-18/4-18 | 3/3 | 21/19 | 360 | 160 |
| 65/125 | 220 | 185/240 | 145/200 | 120/175 | 4-18/4-18 | 3/4 | 21/20 | 360 | 160 |
| 80/125 | 250 | 200/240 | 160/200 | 135/175 | ※8-18/8-18 | 3/4 | 21/20 | 420 | 215 |
| 80/150 | 250 | 200/265 | 160/225 | 135/200 | ※8-18/8-18 | 3/4 | 21/22 | 420 | 215 |
| 100/150 | 280 | 220/265 | 180/225 | 155/200 | 8-18/8-18 | 3/4 | 23/22 | 420 | 240 |
| 100/200 | 280 | 220/320 | 180/280 | 155/255 | 8-18/8-18 | 3/4 | 23/24 | 420 | 240 |
