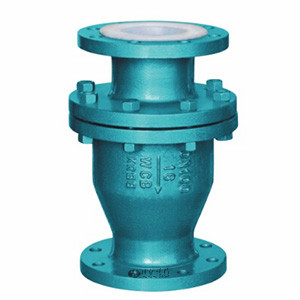

旋啟式襯氟止回閥 | H44F46
旋啟式襯氟止回閥 產品說明
旋啟式襯氟止回閥（又稱逆止閥）這種類型的閥門的作用是只允許介質向一個方向流動，而且阻止方向流動，適合在強腐蝕性介質使用，如濃硫酸、稀硫酸、濃鹽酸、稀鹽酸等。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。
旋啟式襯氟止回閥 產品特點
| 序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹耐酸鑄鋼 | 超低碳不銹耐酸鑄鋼 | ||
|---|---|---|---|---|---|---|---|
| Z | C | P | R | PL | RL | ||
| 1 | 閥體/閥蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 閥瓣/閥桿 | 35 | 1Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 3 | 襯里/閥座 | PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO | |||||
| 4 | 緊固螺栓 | WCB | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
| 5 | 螺母 | PTFE(F4) | CF8 | CF8 | |||

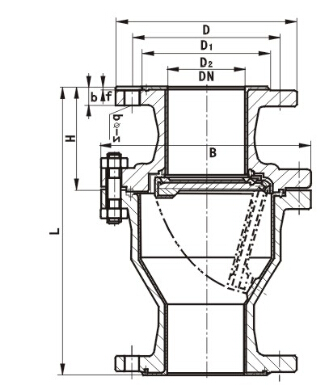

旋啟式襯氟止回閥 結構尺寸圖
旋啟式襯氟止回閥 連接尺寸
| 公稱通徑 | PN1.0（1.0MPa）主要外型尺寸和連接尺寸mm | 重量 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| DN | L | D | D1 | D2 | f | b | Z-d | B | H | kg |
| 25 | 160 | 115 | 85 | 58 | 3 | 14 | 4-14 | 128 | 70 | 6 |
| 32 | 180 | 135 | 100 | 59 | 3 | 16 | 4-18 | 140 | 80 | 7 |
| 40 | 200 | 145 | 110 | 78 | 3 | 16 | 4-18 | 160 | 85 | 8 |
| 50 | 230 | 160 | 125 | 88 | 3 | 18 | 4-18 | 178 | 90 | 10 |
| 65 | 290 | 180 | 145 | 108 | 3.5 | 18 | 4-18 | 205 | 110 | 15 |
| 80 | 310 | 195 | 180 | 124 | 3.5 | 20 | 4-18 | 230 | 130 | 20 |
| 100 | 350 | 215 | 180 | 144 | 4 | 20 | 8-18 | 255 | 140 | 26 |
| 125 | 400 | 245 | 210 | 174 | 4 | 20 | 8-18 | 305 | 145 | 55 |
| 150 | 480 | 280 | 240 | 199 | 5 | 22 | 8-23 | 345 | 160 | 70 |
| 200 | 500 | 335 | 295 | 254 | 5 | 24 | 8-23 | 415 | 180 | 83 |
| 250 | 550 | 390 | 350 | 309 | 5 | 26 | 12-23 | 490 | 220 | 120 |
| 300 | 620 | 440 | 400 | 363 | 5 | 30 | 12 -23 | 560 | 240 | 300 |
