電磁閥基本概念和功能原理

電磁閥基本概念

電磁閥常用于開關控制，它作為先導閥或切換閥，可控制氣動執行機構或液動執行機構。

電磁閥是電磁式執行機構。按工作原理分類，電磁閥分為直動式、分步直動式和先導式等類型。根據其工作狀態和位置，電磁閥可分為二位二通、二位三通、二位四通、二位五通、三位三通、三位四通、三位五通及伺服閥等。根據其結構，可分為中封式、中泄式和中壓式等。根據控制方式分為單電控和雙電控等。根據閥座形式，分為座閥式、滑柱式和滑板式等。根據供電電源，可分為交流和直流等。

直動式直接利用電磁線圈在電流激勵下產生的電磁力帶動閥芯移動，實現通路的通斷和切換。先導式在電磁力作用下，先打開先導閥，使氣體進入電磁閥閥芯，然后，該氣體推動閥芯移動，實現通路的通斷和切換。它用小功率先導閥的先導通實現對需大功率推動的主閥的控制。

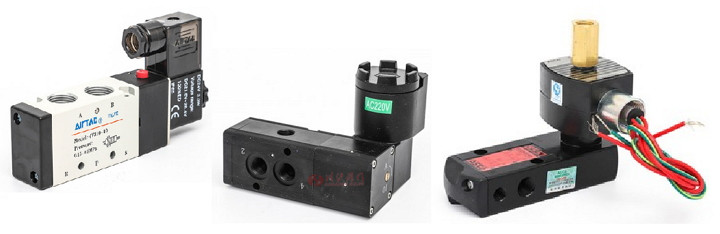

上圖是電磁閥外形圖。

通常，電磁閥有幾個氣路口就是幾通（不包括先導口），閥芯位置有幾個就是幾位。電磁閥可分為常開、常閉、通斷式等類型。常開電磁閥在沒有輸入控制信號時，出口有輸出；常閉電磁閥在沒有輸入控制信號時，出口也沒有輸出；通斷式電磁閥在沒有輸入控制信號時，其流動方向無限制。

電磁閥工作原理

直動式工作原理：電磁線圈得電激勵后，電磁力吸動閥芯，使閥門打開，失電時，在彈簧作用下復位，使閥門關閉。

先導式工作原理：電磁線圈得電激勵后，電磁力先打開先導孔，使電磁主閥上腔壓力迅速下降，使關閉件兩端形成上低下高的壓差，流體壓力推動關閉件上移，打開閥門。失電時，彈簧力復位，使入口壓力經旁通孔迅速釋放，關閉件形成上高下低的壓差，迅速推動關閉件下移，關閉閥門。

分步直動式工作原理：直動和先導式的結合。當入口和出口沒有壓差時，電磁線圈激勵，電磁力直接將先導閥和主閥的關閉件提起，閥門打開。入口和出口達到啟動壓差時，電磁線圈激勵，電磁力先將先導小閥打開，主閥下腔壓力上升，上腔壓力下降，壓力差使主閥向上移動，主閥門打開。斷電時，先導閥在彈簧復位力和流體壓力作用下推動關閉件下移，閥門關閉。

電磁閥的功能如下：
a.用于控制氣源的通斷，實現對控制閥的開關控制。

b.用于快速開啟和關閉控制閥。由于電磁閥具有比定位器更大的流通口徑，因此，常用于需要快速開啟或關閉的應用場合。

c.用于安全保護。單電控電磁閥采用彈簧復位，因此，當失電時的電磁閥位置就可作為故障時的安全位置。例如，失電（故障）常開或失電（故障）常閉等，實現斷氣保護。
