電動真空球閥接線圖和調整方法

電動真空球閥是適用于真空系統中接通或切斷管路的介質流。該閥采用回轉型電動、電子調節式閥門驅動裝置，可以通過外接電源的切換（用手動轉位開關或電腦控制）或外部輸入信號，來實現閥門開、關或中間位置的控制。閥門為直通式，靠球面密封，因而既能用在真空狀態下，也能在低壓狀態下使用。并可以任意位置安裝。 適用的工作介質為帶酸、堿性的氣體或液體。適用的介質溫度：標準密封件-25～+120度 耐高溫密封件-25～+230度,真空球閥是指工作壓力低于標準大氣壓的，形成一定真空的球閥。

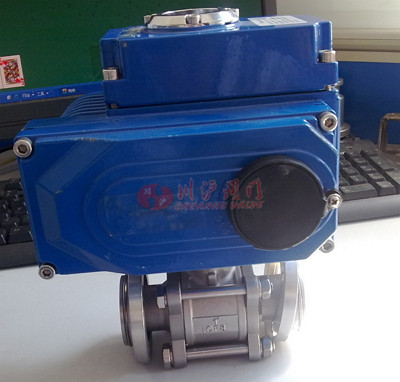

名稱：電動真空球閥
型號：Q981F-10P
規 格：DN15——DN150、1〞— 6〞Ф12.7—Ф152.4
連接方式： 快裝、焊接、螺紋、法蘭(供選)
驅動方式：手動、電動、氣動、自動、液動。
材質：采用不銹鋼304304L316316L材料制成
主要規格：3/4"-8"DN8-DN450OD9.7-OD469壁厚：1.2MM-6MMR=1.5D
主要特點性能：耐溫差變化大；常壓16MPA；耐強腐蝕；精密；壁厚薄。
標 準： ISO、DIN、IDF、SMS、3A等。
質 量： 產品內外用高檔拋光設備處理，達到表面精密度要求。
密 封 圈： EPDM、NBR、PTFE。
包 裝： 紙箱/木箱包裝/塑料。
工作壓力： 1.0Mpa
工作溫度： —10℃+150℃
應用范圍： 食品、飲料、制藥、乳制品、啤酒以及精細化工。
對外加工： 可以按用戶要求來圖、來樣加工非標產品。
適用介質：氣體、液體、蒸汽。

電動真空球閥（單項AC220V）接線圖 開關型帶無源觸點

電動真空球閥（單項AC220V）接線圖 調節型輸入輸出信號4-20mA

電動真空球閥調整方法

電動真空球閥執行器無論是單機出廠，還是組裝在調節閥上出廠，出廠前均已做調整，但是考慮到運輸和安裝過程中的激烈的振動、撞擊等現象，因此在運行前應確認動作是否準確，如有偏差可以按照如下步驟調整好。

調試說明

1.行程限位的調整(圖13，圖14 )
轉動手輪使執行器運動到閥門全美的位置。然后，用扳手松開限位凸輪固緊螺母，轉動限位凸輪（黃色開，紅色關）將其調整到恰好壓下限位開關( CLS）的位置，再將限位凸輪螺母固緊。這樣就設定好了執行器全關時行程限位的位置。全開時的位置同樣方法設定。

2．機械限位的調整
松開機械限位螺釘?shù)逆i緊螺母，然后手動使執行器運動到全關的位置，旋轉限位螺母，當其碰到里面的扇形齒輪后停止轉動，再旋出兩圈，后上緊鎖緊螺母。這樣就設定好了執行器全關時的機械限位的位置。全開時的位置可同樣設定。如圖1 5所示：

3. 電位器的調整
電位器在執行器中作為一種反饋信號輸出，有三個輸出端子，其中②腳接電位器的滑臂。①腳接執 行器開動作時，與滑臂之間的電阻不斷減小一端，③腳則接執行器關閉動作時與滑臂之間的電阻不斷減小 一端（注意：電位器不應出現阻值過零，跳變現象）。用手柄轉動閥門到全開位置，以開到限位開關動作 為準，用萬用表測量，將接線端子上②腳①腳電阻調整到35Ω- 60Ω之間。若不正確可通過轉動電位器 傳動齒輪調整。
