電動通風蝶閥接線圖和調整方法

電動通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度和耐腐蝕性歲閥體選材而定，公稱壓力＜0.6Mpa，其泄漏量控制在大流通量的2%以?xún)?nèi)，應用于工業、冶金、環保等管道作通風調節介質流量之用。具有結構簡單、重量輕、操作力矩小、啟閉迅速、動作靈活、流通能力大、調節精度高等特點。適用與煙氣、粉塵、空氣或含有懸浮顆粒的流體及濃濁、漿狀流體的調節與控制。

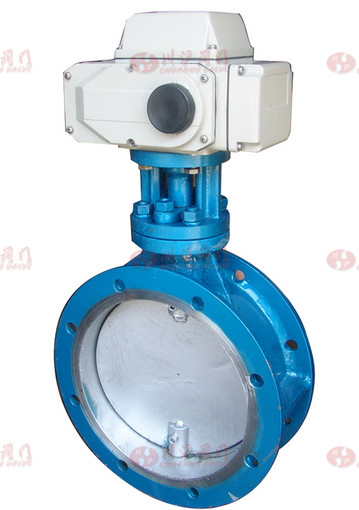

電動煙氣蝶閥由角型程電子式電動執行器和通風蝶閥機構組成。機電一體化的結構設計，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、控制精確，以AC220V或AC380V電源電壓作動力，接受控制系統輸入的(4-20mA或1-5VDC)電流信號或電壓信號，即可控制運轉，實現對工藝流體介質的比例調節控制或開關控制。
二、結構特點：
本蝶閥系采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。體內無連桿、螺栓等、工作可靠、使用壽命長?？梢远喙の话惭b，不受介質流向影響。

電動通風蝶閥（單項AC220V）接線圖 開關型帶無源觸點

電動通風蝶閥（單項AC220V）接線圖 調節型輸入輸出信號4-20mA

電動通風蝶閥調整方法

電動通風蝶閥執行器無論是單機出廠，還是組裝在調節閥上出廠，出廠前均已做調整，但是考慮到運輸和安裝過程中的激烈的振動、撞擊等現象，因此在運行前應確認動作是否準確，如有偏差可以按照如下步驟調整好。

調試說明

1.行程限位的調整(圖13，圖14 )
轉動手輪使執行器運動到閥門全美的位置。然后，用扳手松開限位凸輪固緊螺母，轉動限位凸輪（黃色開，紅色關）將其調整到恰好壓下限位開關( CLS）的位置，再將限位凸輪螺母固緊。這樣就設定好了執行器全關時行程限位的位置。全開時的位置同樣方法設定。

2．機械限位的調整
松開機械限位螺釘?shù)逆i緊螺母，然后手動使執行器運動到全關的位置，旋轉限位螺母，當其碰到里面的扇形齒輪后停止轉動，再旋出兩圈，后上緊鎖緊螺母。這樣就設定好了執行器全關時的機械限位的位置。全開時的位置可同樣設定。如圖1 5所示：

3. 電位器的調整
電位器在執行器中作為一種反饋信號輸出，有三個輸出端子，其中②腳接電位器的滑臂。①腳接執 行器開動作時，與滑臂之間的電阻不斷減小一端，③腳則接執行器關閉動作時與滑臂之間的電阻不斷減小 一端（注意：電位器不應出現阻值過零，跳變現象）。用手柄轉動閥門到全開位置，以開到限位開關動作 為準，用萬用表測量，將接線端子上②腳①腳電阻調整到35Ω- 60Ω之間。若不正確可通過轉動電位器 傳動齒輪調整。
