防爆電動中線蝶閥 | CHD971X-FB
防爆電動中線蝶閥 產品說明
CHD971X-FB防爆電動中線蝶閥軟密封蝶閥主要由閥體、轉軸、閥板、閥座及驅動機構(手柄、蝸輪蝸桿、氣動裝置或電動裝置)等組成，靠驅動機構帶動軸及蝶板旋轉以實 現啟閉和控制流量的目的。其特點有：結構簡單緊湊、小巧輕便、運輸、安裝、拆卸容易；流量特性近似于直線，調節性能好。蝶閥可用于石油、化工、食品、醫藥、造紙、水電、船舶、給排水、冶金、能源等系統的管路上，適用于多種腐蝕性氣體、液體、半液體以及固體粉末介質。軟密封蝶閥驅動部分可選配手柄、蝸輪、電動執行器、氣動執行器等。
防爆電動中線蝶閥 性能參數
| 公稱通徑DN(mm) | 40~1200 |
|---|---|
| 允許壓差(MPa) | ≤ 公稱壓力 |
| 動作范圍 | 0～90° |
| 泄露量 | 零泄漏 |
| 基本誤差 | ±2.5% |
| 回差 | ±2.5% |
| 死區 | 1% (可調) |
| 可調范圍 | 50:1 |
| 配置執行機構 | 選配PSQ、HQ、QT、CH等系列角行程電動執行機構 |
| 控制方式 | 開關到位(開關兩位控制)、智能調節(4～20mA模擬量信號控制) |
防爆電動中線蝶閥 防爆電動執行器參數
| 外 殼 | 防水等級IP67 | 可選：IP68防爆 |
|---|---|---|
| 電 機 | 鼠籠式異步電動機 | |
| 限位開關 | 1開/1關， ?SPDT,250V AC,10A | |
| 輔助開關組 | 1開/1關，SPDT,250V AC,10A | |
| 扭矩開關 | 1開/1關，SPDT,250V AC,10A | 除HQ-005/008/010 |
| 行 程 | 90°±10° | 可選擇0°-270 |
| 故障保護/工作溫度 | 內部熱保護，打開115℃±5C/關閉97℃±5℃ | |
| 指示器 | 連續的位置指示 | |
| 手動操作 | 機械手柄，可用手輪來操作 | |
| 自鎖裝置 | 渦輪、蝸桿機構提供自鎖 | |
| 機械限位 | 2個外部調整 | |
| 加熱器和恒溫器 | 7-10W(110/220V ??AC) | |
| 接線孔 | PF 3/4"(2個) | |
| 環境溫度 | -20°℃~+70℃ | |
| 潤 滑 | 鋁基潤滑脂(EP型) | |
| 材 料 | 鋼、鋁合金、鋁青銅、聚碳酸脂 | |
| 環境濕度 | 最大90% RH | |
| 抗震性能 | XYZ10g,0.2~34HZ,30minutes | |
| 外表涂層 | 干粉、環氧聚酯 |
防爆電動中線蝶閥 材質說明
| 零件名稱 Part name |
材料 Materials |
|---|---|
| 閥體 Body |
HT200、QT450、WCB、不銹鋼 |
| 閥板 Disc |
“QT450鍍鎳、QT450覆尼龍、鋁青銅、304、316、316L、雙相不銹鋼 |
| 閥座 Seat |
EPDM、NBR、PTFE、耐磨耐熱EPDM、硅膠、氟膠 EPDM,NBR,PTFE,wear/heat-resistant EPDM,silicone rubber,VITON" |
| 閥軸 Stem |
"45#碳鋼、416不銹鋼、304不銹鋼、316不銹鋼 45#carbon steel,SS416,SS304,SS316° |
| 適用介質 Applicable medium |
水、海水、污水、油、空氣、食品、弱酸堿鹽等 |
| 適用溫度 Applicable temperature |
-10~110℃ |
防爆電動中線蝶閥 結構尺寸圖
防爆電動中線蝶閥 連接尺寸
| 規格 Size |
φD1/φD2 | 4- φd1/φd2 | 4- φD4 | φD3 | H1 | H2 | H3 | φB | F*F | L | L1 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DN32 | 85.00 | 14.00 | 5 | 60 | 9 | 97 | 51 | 36 | 9*9 | 32 | 30 |
| 100.00 | 18.00 | ||||||||||
| DN40 | 98.50 | 19.00 | 7 | 72 | 11 | 120 | 56 | 50 | 11*11 | 33.5 | 30 |
| 110.00 | 19.00 | ||||||||||
| DN50 | 107.00 | 19.00 | 7 | 72 | 11 | 130 | 59 | 50 | 11*11 | 42 | 32 |
| 125.00 | 19.00 | ||||||||||
| DN65 | 119.00 | 19.00 | 7 | 72 | 11 | 143 | 68 | 50 | 11*11 | 45 | 47 |
| 145.00 | 19.00 | ||||||||||
| DN80 | 154.50 | 23.00 | 7 | 72 | 11 | 155 | 89 | 50 | 11*11 | 45 | 65 |
| 155.75 | 24.00 | ||||||||||
| DN100 | 175.00 | 19.00 | 10 | 92 | 14 | 170 | 103 | 70 | 14*14 | 52.1 | 91 |
| 190.50 | 19.00 | ||||||||||
| DN125 | 210.00 | 23.00 | 10 | 92 | 17 | 190 | 117 | 70 | 17*17 | 55 | 112 |
| 216.00 | 23.00 | ||||||||||
| DN150 | 240.25 | 23.50 | 10 | 92 | 17 | 210 | 130 | 70 | 17*17 | 56 | 146 |
| 240.25 | 23.50 | ||||||||||
| DN200 | 292.00 | 24.60 | 12 | 125 | 22 | 243 | 164 | 102 | 22*22 | 61 | 194 |
| 296.00 | 25.00 | ||||||||||
| DN250 | 357.00 | 30.00 | 12 | 125 | 22 | 282 | 195 | 102 | 22*22 | 66 | 242 |
| 357.00 | 30.00 | ||||||||||
| DN300 | 400.00 | 25.00 | 14 | 150 | 27 | 310 | 232 | 125 | 27*27 | 77 | 292 |
| 432.00 | 26.00 | ||||||||||
| DN350 | 460.00 | 23.00 | 14 | 150 | 27 | 365 | 264.0 | 125 | 27*27 | 77 | 325 |
| 470.00 | 26.00 | ||||||||||
| DN400 | 515.00 | 26.00 | 18 | 175 | 40 | 388 | 325.0 | 140 | 36*36 | 87 | 380 |
| 525.00 | 30.00 | ||||||||||
| DN450 | 565.00 | 26.00 | 18 | 175 | 40 | 417 | 330.0 | 140 | 36*36 | 105 | 428 |
| 585.00 | 30.00 | ||||||||||
| DN500 | 620.00 | 26.00 | 22 | 210 | 50 | 480 | 363.0 | 165 | 46*46 | 130 | 474 |
| 650.00 | 33.00 | ||||||||||
| DN600 | 725.00 | 20- φ30 | 22 | 210 | 50 | 562 | 459.0 | 165 | 46*46 | 152 | 573 |
| 770.00 | 20- φ36 | ||||||||||
| DN700 | 840.00 | 24- φ30 | 8-+18 | 300 | 70 | 624 | 525 | 254 | 64*64 | 164 | 673 |
| 840.00 | 24- φ36 | ||||||||||
| DN800 | 950.00 | 24- φ33 | 8-18 | 300 | 70 | 672 | 596 | 254 | 64*64 | 190 | 770 |
| 950.00 | 24- φ39 |

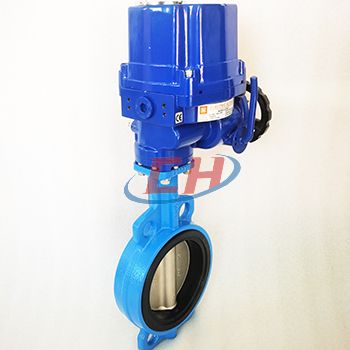

防爆電動中線蝶閥圖片
