電動硬密封蝶閥 | CHD943H
電動硬密封蝶閥 產品說明
電動硬密封蝶閥是一種轉角90°的旋轉類蝶閥，金屬硬密封（（介質溫度≤450℃））等。具有功能強、體積小、性能可靠、配套簡單、流通能力大，特別適用于介質是粘稠，含顆粒、纖維性質的場合?？蓮V泛應用于食品、環保、輕工、化工、教學設備、造紙、電力等行業的過程自動控制系統中。蝶閥安裝時，先關閉閥門，后進行安裝，以防止碰傷蝶板密封面。兩管道法蘭而應平行，使得裝緊后閥門和管道法蘭接觸壓力平均。管道法蘭內孔不宜過大，保證不大于5mm，以防壓板受壓位置不對而變形失效。
電動硬密封蝶閥 性能參數
| 公稱通徑DN(mm) | 50~1200 |
|---|---|
| 允許壓差(MPa) | ≤ 公稱壓力 |
| 動作范圍 | 0～90° |
| 泄露量 | 按GB/T4213-92，為Kv值的10-4 |
| 基本誤差 | ±2.5% |
| 回差 | ±2.5% |
| 死區 | 1% (可調) |
| 可調范圍 | 50:1 |
| 配置執行機構 | 選配PSQ、HQ、QT、CH等系列角行程電動執行機構 |
| 控制方式 | 開關到位(開關兩位控制)、智能調節(4～20mA模擬量信號控制) |
電動硬密封蝶閥 材質說明
| 底座 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 下軸套 | 銅合金、304、316 |
| 閥體 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 密封圈 | NBR丁晴橡膠、PTFE、PPL、304、316 |
| 壓板、蝶板 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 固定銷 | 25、35、45 |
| 上、下閥軸 | 2Cr13、304、316、316L |
| 上軸套 | 銅合金、304、316 |
| 填料 | 聚四氟乙烯/柔性石墨 |
| 填料壓蓋組件 | HT200、WCB、CF3、CF3M、CF8、CF8M |
電動硬密封蝶閥 結構尺寸圖
電動硬密封蝶閥 連接尺寸
| 主要外形尺寸-PN16（16bar） | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 公稱通徑 [DN] |
尺寸[mm] | 執行器選配 | ||||||||
| L | L1 | L2 | H | D | D1 | D2 | N-D | |||
| 50 | 108 | 165 | 150 | 250 | 160 | 125 | 99 | 4-18 | CHV-005 | CHQ-010 |
| 65 | 112 | 190 | 170 | 270 | 180 | 145 | 118 | 4-18 | CHV-005 | CHQ-010 |
| 80 | 114 | 190 | 170 | 290 | 195 | 160 | 132 | 8-18 | CHV-005 | CHQ-010 |
| 100 | 127 | 270 | 220 | 310 | 215 | 180 | 156 | 8-18 | CHV-010 | CHQ-020 |
| 125 | 140 | 270 | 220 | 380 | 245 | 210 | 184 | 8-18 | CHV-010 | CHQ-020 |
| 150 | 140 | 270 | 220 | 410 | 280 | 240 | 211 | 8-22 | CHV-010 | CHQ-020 |
| 200 | 152 | 270 | 220 | 465 | 335 | 295 | 266 | 12-22 | CHV-020 | CHQ-030 |
| 250 | 165 | 270 | 220 | 505 | 405 | 355 | 319 | 12-26 | CHV-040 | CHQ-040 |
| 300 | 178 | 270 | 220 | 580 | 460 | 410 | 370 | 12-26 | CHV-060 | CHQ-050 |
| 350 | 190 | 270 | 220 | 640 | 520 | 470 | 429 | 12-26 | CHV-080 | CHQ-060 |
| 400 | 216 | 270 | 220 | 695 | 580 | 525 | 480 | 16-30 | CHV-100 | CHQ-080 |
| 450 | 222 | 270 | 220 | 755 | 640 | 585 | 548 | 20-30 | CHV-120 | CHQ-100 |
| 500 | 229 | 270 | 220 | 820 | 710 | 650 | 609 | 20-33 | CHV-140 | CHQ-120 |

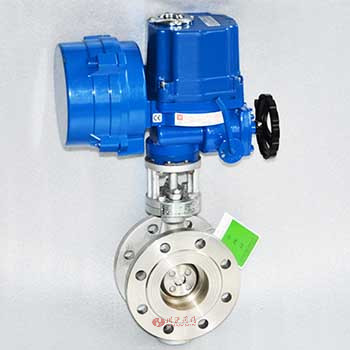

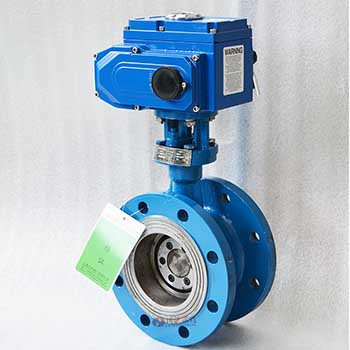

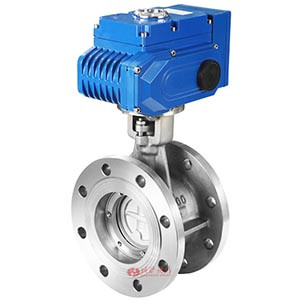

電動硬密封蝶閥圖片
