防爆電動衛生級蝶閥 | CHWD971X-FB
防爆電動衛生級蝶閥 產品說明
CHWD971X-FB防爆電動衛生級蝶閥采用高精度數控加工，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染?？焖俨鹧b閥，使閥門打開和維修快捷容易，使過程停機時間縮短。閥門廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、乳制品，酒類、飲料、 生化工業過程控制場合。
防爆電動衛生級蝶閥 性能參數
| 材質 | 304不銹鋼、316不銹鋼、316L不銹鋼等 |
|---|---|
| 公稱通徑 | DN25-DN400 |
| 公稱壓力 | 1.0MPa |
| 密封材質 | 硅膠、EPDM橡膠等 |
| 控制方式 | 開關型、調節型 |
| 驅動方式 | 手柄、蝸輪、電動、氣動等 |
防爆電動衛生級蝶閥 防爆電動執行器參數
| 外 殼 | 防水等級IP67 | 可選：IP68防爆 |
|---|---|---|
| 電 機 | 鼠籠式異步電動機 | |
| 限位開關 | 1開/1關， ?SPDT,250V AC,10A | |
| 輔助開關組 | 1開/1關，SPDT,250V AC,10A | |
| 扭矩開關 | 1開/1關，SPDT,250V AC,10A | 除HQ-005/008/010 |
| 行 程 | 90°±10° | 可選擇0°-270 |
| 故障保護/工作溫度 | 內部熱保護，打開115℃±5C/關閉97℃±5℃ | |
| 指示器 | 連續的位置指示 | |
| 手動操作 | 機械手柄，可用手輪來操作 | |
| 自鎖裝置 | 渦輪、蝸桿機構提供自鎖 | |
| 機械限位 | 2個外部調整 | |
| 加熱器和恒溫器 | 7-10W(110/220V ??AC) | |
| 接線孔 | PF 3/4"(2個) | |
| 環境溫度 | -20°℃~+70℃ | |
| 潤 滑 | 鋁基潤滑脂(EP型) | |
| 材 料 | 鋼、鋁合金、鋁青銅、聚碳酸脂 | |
| 環境濕度 | 最大90% RH | |
| 抗震性能 | XYZ10g,0.2~34HZ,30minutes | |
| 外表涂層 | 干粉、環氧聚酯 |

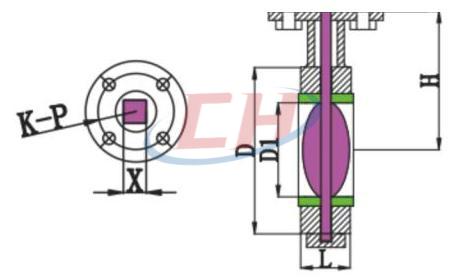

防爆電動衛生級蝶閥 結構尺寸圖
防爆電動衛生級蝶閥 連接尺寸
| SIZE | H | L | D | D1 | K.P | X |
|---|---|---|---|---|---|---|
| DN25 | 87 | 29 | 59 | 25 | 50×50 | 11×11 |
| DN32 | 93 | 35.8 | 69 | 32 | 50×50 | 11×11 |
| DN40 | 101 | 37.5 | 78 | 40 | 50×50 | 11×11 |
| DN50 | 125 | 42 | 93 | 50 | 50×50 | 11×11 |
| DN65 | 126 | 44 | 107 | 65 | 50×50 | 11×11 |
| DN80 | 134 | 44 | 124 | 80 | 50×50 | 11×11 |
| DN100 | 143 | 48.2 | 154 | 100 | 70×70 | 14×14 |
| DN125 | 156 | 55 | 179 | 125 | 70×70 | 14×14/17×17 |
| DN150 | 176 | 55 | 202 | 150 | 70×70 | 14×14/17×17 |
| DN200 | 226 | 60 | 252 | 200 | 102×102 | 22×22 |
| DN250 | 255 | 64 | 310 | 250 | 102×102 | 22×22/27×27 |
| DN300 | 283 | 70 | 365 | 300 | 102×102 | 27×27 |
| DN350 | 311 | 78 | 420 | 350 | 140×140 | 36×36 |
| DN400 | 375 | 90 | 472 | 400 | 140×140 | 36×36 |
