電動不銹鋼對夾蝶閥 | CHD971X
電動不銹鋼對夾蝶閥 產品說明
CHD971X電動不銹鋼對夾蝶閥是一種轉角90°的旋轉類蝶閥，連接方式為對夾連接。開關型接收ON-OFF開關量信號，調節型可接收4-20mA（或1-5VDC等控制信號）實現對流量大小的調整。具有功能強、體積小、性能可靠、配套簡單、流通能力大，特別適用于介質是粘稠，含顆粒、纖維性質的場合?？蓮V泛應用于水處理、食品、環保、輕工、化工、教學設備、造紙、電力等行業的過程自動控制系統中。蝶閥安裝時，先關閉閥門，后進行安裝，以防止碰傷蝶板密封面。兩管道法蘭而應平行，使得裝緊后閥門和管道法蘭接觸壓力平均。管道法蘭內孔不宜過大，保證不大于5mm，以防壓板受壓位置不對而變形失效。
電動不銹鋼對夾蝶閥 性能參數
| 公稱通徑DN(mm) | 40~1200 |
|---|---|
| 允許壓差(MPa) | ≤ 公稱壓力 |
| 動作范圍 | 0～90° |
| 泄露量 | 零泄漏 |
| 基本誤差 | ±2.5% |
| 回差 | ±2.5% |
| 死區 | 1% (可調) |
| 可調范圍 | 50:1 |
| 配置執行機構 | 選配PSQ、HQ、QT、CH等系列角行程電動執行機構 |
| 控制方式 | 開關到位(開關兩位控制)、智能調節(4～20mA模擬量信號控制) |
電動不銹鋼對夾蝶閥 材質說明
| 零件名稱 Part name |
材料 Materials |
|---|---|
| 閥體 Body |
HT200、QT450、WCB、不銹鋼 |
| 閥板 Disc |
“QT450鍍鎳、QT450覆尼龍、鋁青銅、304、316、316L、雙相不銹鋼 |
| 閥座 Seat |
EPDM、NBR、PTFE、耐磨耐熱EPDM、硅膠、氟膠 EPDM,NBR,PTFE,wear/heat-resistant EPDM,silicone rubber,VITON" |
| 閥軸 Stem |
"45#碳鋼、416不銹鋼、304不銹鋼、316不銹鋼 45#carbon steel,SS416,SS304,SS316° |
| 適用介質 Applicable medium |
水、海水、污水、油、空氣、食品、弱酸堿鹽等 |
| 適用溫度 Applicable temperature |
-10~110℃ |

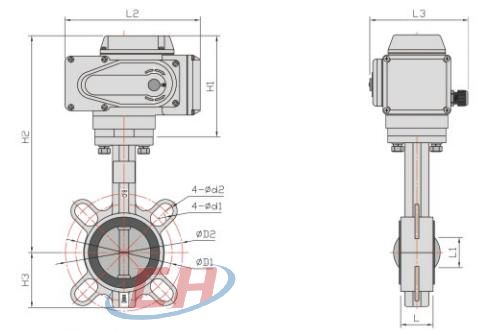

電動不銹鋼對夾蝶閥 結構尺寸圖
電動不銹鋼對夾蝶閥 連接尺寸
| 規格 Size |
φD1/φD2 | 4- φd1/φd2 | H1 | H2 | H3 | L | L1 | L2 | L3 |
|---|---|---|---|---|---|---|---|---|---|
| DN40 | 98.50 | 19.00 | 139 | 259 | 56 | 33.5 | 30 | 162 | 135 |
| 110.00 | 19.00 | ||||||||
| DN50 | 107.00 | 19.00 | 139 | 269 | 59 | 42 | 32 | 162 | 135 |
| 125.00 | 19.00 | ||||||||
| DN65 | 119.00 | 19.00 | 139 | 282 | 68 | 45 | 47 | 162 | 135 |
| 145.00 | 19.00 | ||||||||
| DN80 | 154.50 | 23.00 | 139 | 294 | 89 | 45 | 65 | 162 | 135 |
| 155.75 | 24.00 | ||||||||
| DN100 | 175.00 | 19.00 | 156 | 326 | 103 | 52.1 | 91 | 208 | 144 |
| 190.50 | 19.00 | ||||||||
| DN125 | 210.00 | 23.00 | 156 | 346 | 117 | 55 | 112 | 208 | 144 |
| 216.00 | 23.00 | ||||||||
| DN150 | 240.25 | 23.50 | 196 | 406 | 130 | 56 | 146 | 258 | 170 |
| 240.25 | 23.50 | ||||||||
| DN200 | 292.00 | 24.60 | 196 | 439 | 164 | 61 | 194 | 258 | 170 |
| 296.00 | 25.00 | ||||||||
| DN250 | 357.00 | 30.00 | 196 | 478 | 195 | 66 | 242 | 258 | 170 |
| 357.00 | 30.00 | ||||||||
| DN300 | 400.00 | 25.00 | 196 | 506 | 232 | 77 | 292 | 258 | 170 |
| 432.00 | 26.00 | ||||||||
| DN350 | 460.00 | 23.00 | 229 | 594 | 264.0 | 77 | 325 | 280 | 178 |
| 470.00 | 26.00 | ||||||||
| DN400 | 515.00 | 26.00 | 229 | 617 | 325.0 | 87 | 380 | 280 | 178 |
| 525.00 | 30.00 | ||||||||
| DN450 | 565.00 | 26.00 | 249 | 666 | 330.0 | 105 | 428 | 280 | 178 |
| 585.00 | 30.00 | ||||||||
| DN500 | 620.00 | 26.00 | 249 | 729 | 363.0 | 130 | 474 | 280 | 178 |
| 650.00 | 33.00 | ||||||||
| DN600 | 725.00 | 20- φ30 | 179 | 741 | 459.0 | 152 | 573 | 439 | 266 |
| 770.00 | 20- φ36 |

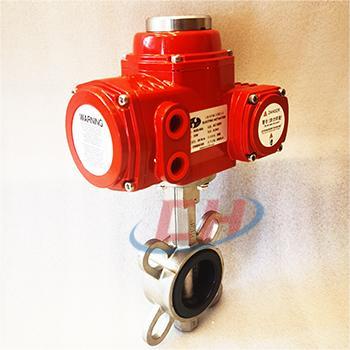

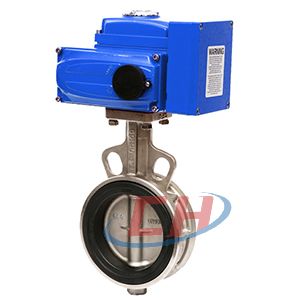

電動不銹鋼對夾蝶閥圖片
