PSL電動執行器 | 直行程執行器

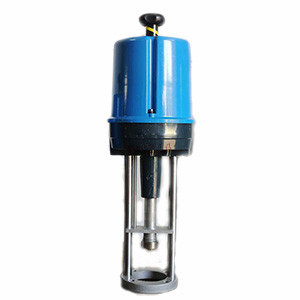

PSL電動執行器圖片

PSL電動執行器產品說明

PSL電子式電動執行器主要是由相互隔離的電器控制部分和齒輪傳動部分組成。電機作為連接兩隔離部分的中間部件，電機按控制要求輸出轉矩，通過多極正齒輪傳遞到梯形絲桿上，絲桿通過桿螺紋變換轉矩為推力。此桿螺紋能自鎖，并且將直線行程通過與閥門的適配器傳遞到閥桿。執行機構出軸帶有一個防止轉動的止轉銷，出軸的徑向鎖定裝置可以作為位置指示器。鎖定裝置連有一個連桿，連桿隨輸出軸同步運行，通過與連桿連接的線路板將輸出軸位移轉換成電信號，提供給伺服放大器做為比較信號和閥位反饋輸出，同時執行機構的行程也可由開關板上的兩個主限位開關來限制，并由兩個機械限位檔塊來調整限定位置。

PSL電動執行器特點

(1)一體化結構設計，位置變送器和伺服放大器做為兩個獨立部件均可直接裝入執行機構內部，直接接受4-20mA控制信號，輸出4-20mA或1-5VDC閥位反饋信號，具有自診斷功能，使用和調校十分方便。
(2)功能模塊式結構設計，通過不同可選功能的組合，實現從簡單到復雜的控制，滿足不同應用要求。
(3)結構簡單，體積小巧，重量輕，便于安裝和維護，機械零件全部采用CNC加工制作，工藝精湛。
(4)傳動全部采用小齒隙密封齒輪，具有效率高、噪聲低、壽命長、穩定可靠、無需再加油等特點。
(5)具有多種運行速度，可滿足各種控制系統的要求，以保證系統的快速響應及穩定性。
(6)PSL系列同閥門的連接采用柔性盤簧連接，可避免閥桿與輸出軸不同軸給閥門帶來的影響，可預置閥門關斷力保證閥門的可靠關斷，防止泄漏。
(7)驅動電機采用高性能稀土磁性材料制作的高速同步電機，運行平穩。具有體積小、力矩大、抗堵轉、控制精度高等特點。
(8)可設置分段調節，即由一臺調節器輸出的雙時間比例信號控制兩臺執行機構（4-12mA對應PSL1的全開全閉，12-20mA對應PSL2的全開全閉）。
(9)閥位反饋元件采用全密封高精度多圈電位器，具有體積小、精度高、死區小、使用壽命長等特點。
(10)行程可調，便于與閥門連接。
(11)全部電器元件均采用世界名牌產品，質量可靠，使用壽命長。
(12)電器部件布線嚴謹并與傳動部件完全隔離，提高了執行機構運行性的可靠。

PSL電動執行器選型參數

標準 型號	推力 (KN)	速度 (mm/s)	大行程 (mm)	電源	功耗	電機保護	出線連接	手動操作	防護 等級	重量 (kg)
PSL201	1.0	0.25	50	220VAC	6.00	允許堵轉	2×PG13.5	手輪	IP67	4.25
PSL202	2.0	0.50	50	220VAC	10.90	允許堵轉	2×PG13.5	手輪	IP67	4.50
PSL204	4.5	0.50	50	220VAC	21.00	熱敏開關	2×PG13.5	手輪	IP67	5.00
PSL208	8.0	1.00	50	220VAC	80.50	熱敏開關	2×PG13.51 ×PG9	手輪	IP67	7.00
PSL210	10.0	0.35	50	220VAC	30.00	熱敏開關	2×PG13.5 1×PG9	手輪	IP67	7.00
PSL312	12.0	0.60	65	220VAC	78.00	熱敏開關	3×PG16	手輪	IP65	10.00
PSL314	14.0	0.30	65	220VAC	60.00	熱敏開關	3×PG16	手輪	IP65	10.00
PSL320	20.0	1.00	100	220VAC	130.00	熱敏開關	3×PG16	手輪	IP65	20.00
PSL325	25.0	1.00	100	220VAC	130.00	熱敏開關	3×PG16	手輪	IP65	20.00

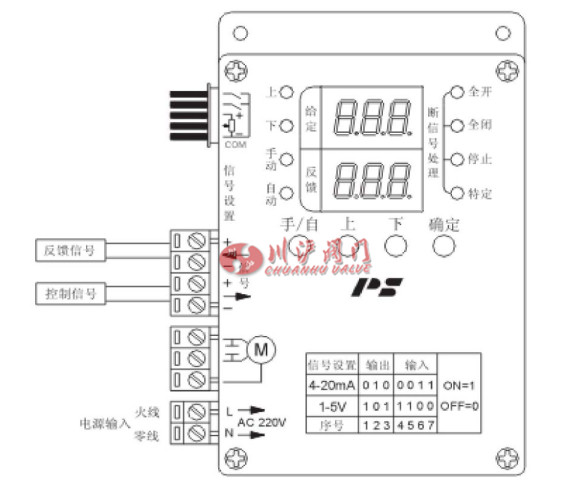

PSL電動執行器接線圖

智能型接線圖
