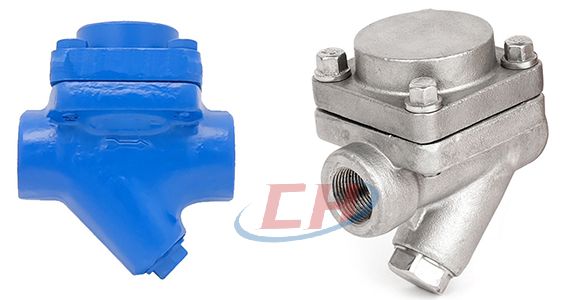

內螺紋膜盒式疏水閥 | CS16H
內螺紋膜盒式疏水閥 產品說明
性能/優點
內螺紋膜盒式疏水閥CS16H啟閉動作靈敏、可靠，自動排空氣性能好，能確保加熱流升溫快。
在低溫環境中不怕凍、防水擊、耐過熱。
體積小，重量輕，并且任何方式均可安裝。
在極少冷凝水形成的工況下，都無新鮮蒸汽泄漏。
用途
該閥是目前廣泛的實用，節能環保開疏水閥，是供熱流中蒸汽主管靜力式熱線，小型加熱設備和石化行業的物料伴熱，閥料伴熱上的最好熱疏水閥之一。
工作原理
該閥根據閥腔內溫度的變化是成波紋管內感溫液體的汽化或冷凝，波紋管的內壓產生變化而驅使波紋管帶動閥芯作移位啟閉閥座孔，達到阻汽排水。
內螺紋膜盒式疏水閥 技術參數
| 工作壓力范圍 | 0.05-1.6MPa |
|---|---|
| 閥體閥蓋 | WCB、304 |
| 閥座 | 2Cr13、304 |
| 最高允許工作溫度 | 325℃ |
| 熱敏感元件 | 不銹鋼膜盒 |
| 過濾網 | 不銹鋼 |

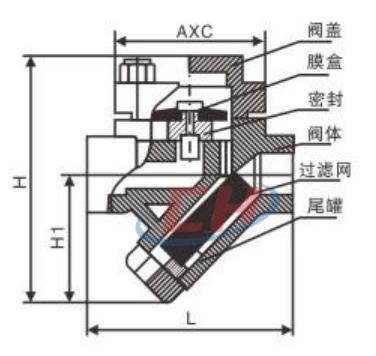

內螺紋膜盒式疏水閥 結構尺寸圖
內螺紋膜盒式疏水閥 連接尺寸
| 型號、規格、外形尺寸表 | |||||
|---|---|---|---|---|---|
| 型號 | 公稱通徑 | L (mm) |
H1 (mm) |
H2 (mm) |
AxC (mm) |
| CS16H-16C CS16H-16P CS16H-25C CS16H-25P CS16H-40C CS16H-40P |
15 | 100 | 58 | 62 | 72 |
| 20 | 100 | 58 | 62 | 72 | |
| 25 | 100 | 58 | 62 | 72 | |
| 32 | 150 | 68 | 87 | 95 | |
| 40 | 160 | 68 | 87 | 95 | |
| 50 | 160 | 68 | 87 | 95 | |
