自由浮球式蒸汽疏水閥 | CS41H/CS11H
自由浮球式蒸汽疏水閥 產品說明
CS11H/CS41H自由浮球式蒸汽疏水閥用于蒸汽加熱設備、蒸汽管網和凝結水回收系統，它能迅速、自動、連續地排除凝結水，有效地阻止蒸汽泄漏。
CS41H自由浮球式蒸汽疏水閥利用浮力原理，浮球根據凝結水量的多少，隨水位的變化而作升降，自動調節閥座孔的開度，連續排放凝結水，當凝結水停止進入時，浮球降的底部，回到關閉位置，排水停止，由于排水閥座孔總是在凝結水位以下，形成水封、水、氣自然分離，達到無蒸汽泄漏
自由浮球式蒸汽疏水閥特點
1、能拓飽和凝結水，回執設備內不含有水先積聚，從而獲得高的加熱效率
2、蒸汽壓力變化時，不受影響，能連續工作性能穩定
3、漏汽變幻無常小，采用先進研磨工藝制造，浮球精度高，密封性能好
4、自動排空氣性能好
5、壽命長，浮球的整個球面都可以做密封面，無集中磨損。
自由浮球式蒸汽疏水閥 技術參數
| 閥體材質 | WCB/304 |
|---|---|
| 最低工作壓力 | 0.01MPa |
| 閥座 | 2Cr13/304 |
| 排空裝置 | 不銹鋼/合金 |
| 適用介質 | 飽和蒸汽、凝結水 |
| 最高允許背壓率 | 80% |

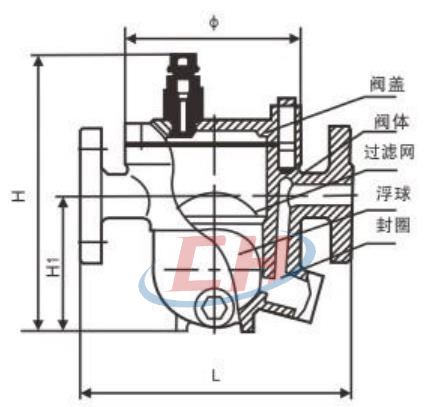

自由浮球式蒸汽疏水閥 結構尺寸圖
自由浮球式蒸汽疏水閥 連接尺寸
| 型號、規格、外形尺寸表 | |||||
|---|---|---|---|---|---|
| 型號 | 公稱通徑 | L(mm) | H(m m) | H1(m m) | φ (m m) |
| CS41H-16C CS41H-16P CS41H-25C CS41H-25P CS41H-40C CS41H-40P |
15 | 195 | 197 | 100 | 126 |
| 20 | 195 | 201 | 101 | 130 | |
| 25 | 215 | 201 | 105 | 140 | |
| 32 | 270 | 210 | 135 | 172 | |
| 40 | 280 | 255 | 160 | 172 | |
| 50 | 290 | 255 | 160 | 172 | |
| 65 | 410 | 315 | 175 | 236 | |
| 80 | 430 | 360 | 245 | 260 | |
| 100 | 430 | 390 | 255 | 265 | |
| 125 | 460 | 560 | 311 | 302 | |
| 150 | 480 | 560 | 311 | 302 | |

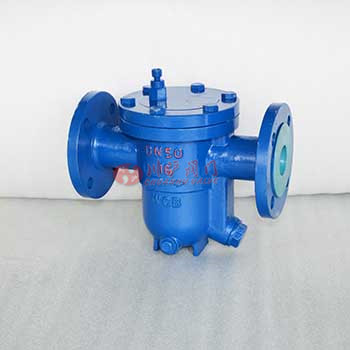

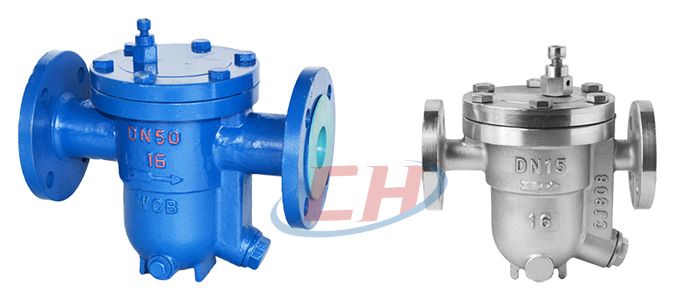

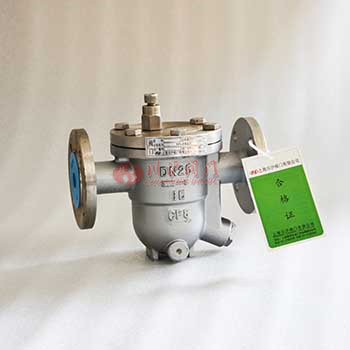

自由浮球式蒸汽疏水閥圖片
