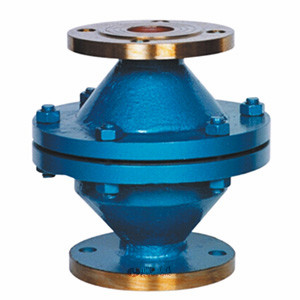

阻爆燃型管道阻火器 | GZW
阻爆燃型管道阻火器 產品說明
GZW型阻爆燃型管道阻火器又名GZW管道阻火器系新型可燃?xì)怏w管道阻火器，是根據HGS07管道阻火器進行改進的新型阻火器，外形尺寸及內部結構均有改進，其功能與HGSO7管道阻火器基本相同，屬更新?lián)Q代的新產品。
阻爆燃型管道阻火器 用途
1、輸送可燃性氣體的管道上；
2、火炬系統；
3、油氣回收系統；
4、加熱爐燃料氣的管網上；
5、氣體凈化通化系統；
6、氣體分析系統；
7、煤礦瓦斯排放系統
阻爆燃型管道阻火器 操作壓力
| 閥體材料 | 碳鋼WCB、不銹鋼304、316、 |
|---|---|
| 阻火芯件材料 | 不銹鋼防爆阻火波紋板 |
| 密封件材料 | 耐油石棉橡膠、四氟PTFE |
| 環境溫度 ℃ | ≤480 |
| 公稱壓力(MPa) | 0.6~5.0 |
| 防爆級別 | BS5501:ⅡA、ⅡB、ⅡC |
阻爆燃型管道阻火器 結構尺寸圖
阻爆燃型管道阻火器 連接尺寸
| 型 號 | 口 徑 | PN MPa?? | 外形尺寸 | 螺 栓 | ||||
|---|---|---|---|---|---|---|---|---|
| K | D | DL | L | 數量(KG) | 螺紋 | |||
| GZW-20 | DN20 | 1.6 | 75 | 105 | 195 | 200 | 4 | M12 |
| GZW-25 | DN25 | 85 | 115 | 195 | 200 | 4 | M12 | |
| GZW-40 | DN40 | 110 | 150 | 245 | 240 | 4 | M16 | |
| GZW-50 | DN50 | 125 | 165 | 245 | 240 | 4 | M16 | |
| GZW-80 | DN80 | 160 | 200 | 280 | 250 | 8 | M16 | |
| GZW-100 | DN100 | 180 | 220 | 335 | 260 | 8 | M16 | |
| GZW-150 | DN150 | 240 | 285 | 460 | 360 | 8 | M20 | |
| GZW-200 | DN200 | 295 | 340 | 520 | 420 | 12 | M20 | |
| GZW-250 | DN250 | 355 | 405 | 580 | 430 | 12 | M24 | |
| GZW-300 | DN300 | 410 | 460 | 705 | 450 | 12 | M24 | |
| GZW-600 | DN600 | 770 | 840 | 1120 | 580 | 20 | M33 | |
