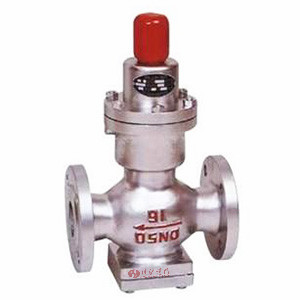

直接作用式波紋管減壓閥 | Y44H/Y
直接作用式波紋管減壓閥 產品說明
直接作用式波紋管減壓閥主要由波紋管、調節彈簧、閥座、閥瓣等零件組成,直接作用式波紋管減壓閥利用波紋管傳感閥門壓力驅動閥瓣,改變和控制閥門開度實現減壓穩壓功能。通過調節調節螺栓設定出口壓力。
直接作用式波紋管減壓閥主要由波紋管、調節彈簧、閥座、閥瓣等零件組成,直接作用式波紋管減壓閥利用波紋管傳感閥門壓力驅動閥瓣,改變和控制閥門開度實現減壓穩壓功能。
直接作用式波紋管減壓閥 性能指標
| 公稱壓力（MPa） | 0.6 | 1.0 | 1.6 |
|---|---|---|---|
| 殼體試驗壓力（MPa） | 0.9 | 1.5 | 2.4 |
| 密封試驗壓力（MPa） | 0.6 | 1.0 | 1.6 |
| 高進口壓力（MPa） | 0.6 | 1.0 | 1.6 |
| 出口壓力范圍（MPa） | 0.05-0.4 | 0.1-0.8 | 0.1-1.0 |
| 壓力特性偏差（MPa）△P2P | GB12244-1989 | ||
| 流量特性偏差（MPa）△P2G | GB12244-1989 | ||
| 小壓差（MPa） | 0.1 | 0.15 | 0.15 |
| 滲漏量 | GB12245-1989 | ||
直接作用式波紋管減壓閥 零件材質
| 零件名稱 | 零件材料 |
|---|---|
| 閥體、閥蓋 | WCB |
| 底蓋 | WCB |
| 閥座、閥瓣 | 2Cr13 |
| 波紋管 | 1Cr18N9Ti |
| 波紋管上墊 | 2Cr13 |
| 波紋管下墊 | 2Cr13 |
| 號向座 | 2Cr13 |
| 主閥彈簧 | 50CrVA |
| 調節彈簧 | 60S12Mn |
直接作用式波紋管減壓閥 流量系數
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|
| Cv | 1 | 25 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 |
直接作用式波紋管減壓閥 結構尺寸圖
直接作用式波紋管減壓閥 連接尺寸
| 公稱通徑DN | 外形尺寸 | 連接尺寸 | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | H | H1 | PN1.6MPa | PN1.6MPa | PN1.6MPa | |||||||||||||||
| 0.6/1.0MPa | 1.6MPa | D | K | n-Φ | d | C | D | K | n-Φ | d | C | D | K | n-Φ | d | C | ||||
| 15 | 140 | 140 | 290 | 90 | 80 | 55 | 4-12 | 40 | 12 | 95 | 65 | 4-14 | 45 | 12 | 95 | 65 | 4-14 | 45 | 14 | |
| 20 | 140 | 140 | 295 | 98 | 90 | 65 | 4-12 | 50 | 12 | 105 | 75 | 4-14 | 55 | 14 | 105 | 75 | 4-14 | 55 | 14 | |
| 25 | 160 | 160 | 295 | 110 | 100 | 75 | 4-12 | 60 | 14 | 115 | 85 | 4-14 | 65 | 14 | 115 | 85 | 4-14 | 65 | 14 | |
| 32 | 1080 | 180 | 295 | 110 | 120 | 90 | 4-14 | 70 | 14 | 135 | 100 | 4-18 | 78 | 16 | 135 | 100 | 4-18 | 78 | 16 | |
| 40 | 200 | 200 | 325 | 125 | 130 | 100 | 4-14 | 80 | 14 | 145 | 110 | 4-18 | 85 | 16 | 145 | 110 | 4-18 | 85 | 16 | |
| 50 | 230 | 230 | 325 | 125 | 150 | 110 | 4-14 | 90 | 14 | 160 | 125 | 4-18 | 100 | 16 | 160 | 125 | 4-18 | 100 | 16 | |
| 65 | 280 | 325 | 130 | 160 | 130 | 4-14 | 110 | 14 | 180 | 145 | 4-18 | 120 | 18 | 180 | 145 | 4-18 | 120 | 18 | ||
| 80 | 310 | 380 | 160 | 185 | 150 | 4-18 | 125 | 16 | 195 | 160 | 4-18 | 135 | 18 | 195 | 160 | 8-18 | 135 | 20 | ||
| 100 | 350 | 380 | 170 | 205 | 170 | 4-18 | 145 | 16 | 215 | 180 | 8-18 | 155 | 20 | 215 | 180 | 8-18 | 155 | 20 | ||
