氣動管夾閥 | VMC

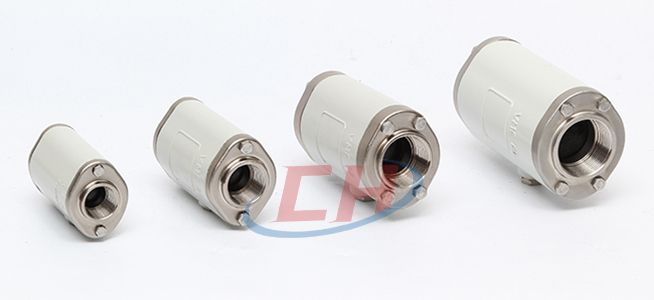

氣動管夾閥 產品說明
上海川滬閥門生產的VMC氣動管夾閥結構簡單，是極為經濟的和理想的截止閥方案，因?yàn)椴倏v氣動式夾管閥無需另外的傳動裝置，只需要一個二位三通電磁閥或者先導閥即可操縱氣動式夾管閥。
VMC管夾閥優點：
·結構緊漆端面長度減小30%
·重量減小25%
·適合食品行業應用
·防爆保護設計
·極好的耐氣候性能
·通道流暢
·無堵塞
·零泄漏100%密封
·易維護和更換配件
氣動管夾閥 材質
| 殼體材質 | DN10-100：不銹鋼4408（E） DN20-100：鋁合金AISilOMg（A） DN10-15：聚甲醛POM天然色（P） DN10-15：聚甲醛POM導電（P） |
|---|---|
| 螺紋帽 | DN10-100：不銹鋼1.4404（E） DN20-50：聚甲醛POM天然色（P）醫藥/食品 DN20-50 ：聚甲醛POM導電（P）危險及防爆區E |
| 閥門表面 | 不銹鋼：電拋光亞光 鋁：粉末涂層60-80微米R(shí)AL7035 |
| 連接方式 | 帶內螺紋連接的， 按德標 DIN EN ISO 228” G 或美標 ANSI/ASMEBI.20.1” NPT” |
| 襯套 | 耐磨天然橡膠、食品安全天然橡膠，二元乙丙橡膠，丁腈橡膠，氯磺化聚乙烯橡膠，丁基橡膠，氯丁橡膠 |

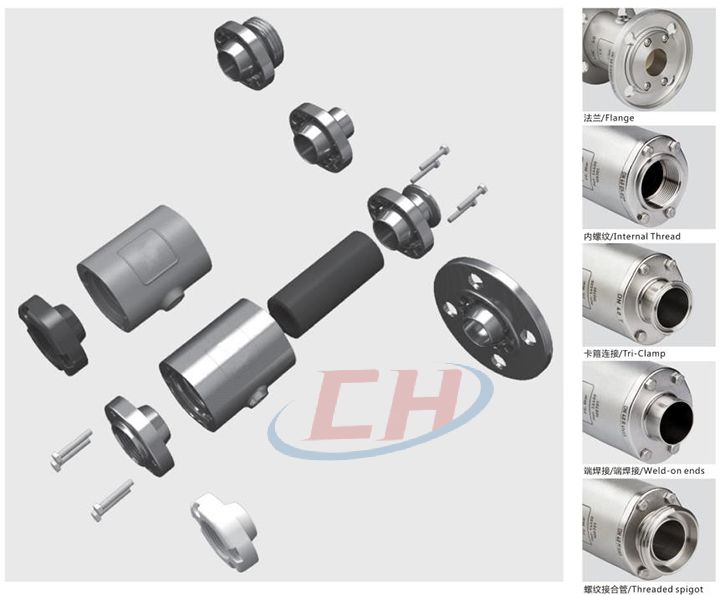

氣動管夾閥 連接圖
氣動管夾閥 結構尺寸圖
氣動管夾閥 連接尺寸
| DN/Di（mm） | D1（mm） | D2（mm） | IG（inch） | GT（mm） | L1（m） | L2（mm） | G（inch） | H（mm） | 容積（I） | 重量（KG）(EE) | 重量（KG）(AE) | 重量（KG）(AP) | 重量（KG）(PE) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 46 | 35 | G3/8” | 12 | 68 | 80 | G1/8” | 23 | 0,03 | 0.5 | - | - | 0.2 |
| 15 | 56 | 47 | G1/2” | 15 | 85 | 95 | G1/8” | 28 | 0,05 | 0.8 | - | - | 0.4 |
| 20 | 62 | 49 | G3/4” | 17 | 93 | 103 | G1/8” | 32 | 0.07 | 0.8 | 0.5 | 0.4 | - |
| 25 | 2 | 57 | G1” | 20 | 110 | 120 | G1/8” | 37 | 0.09 | 1.3 | 08 | 0.5 | - |
| 32 | 80 | 66 | G1-1/4” | 21 | 130 | 140 | G1/4” | 45 | 0.13 | 1.7 | 1.1 | 0.7 | - |
| 40 | 90 | 77 | G1-1/2” | 21 | 150 | 160* | G1/4” | 50 | 0,22 | 2.4 | 15 | 0.9 | - |
| 50 | 110 | 88 | G2” | 25 | 175 | 185 | G1/4” | 60 | 0.36 | 3.6 | 2.2 | 1.6 | - |
| 65 | 139 | 115 | G2-1/2” | 30 | 173 | 200 | G1/4” | 74 | 0.44 | 4.0 | 3.0 | - | - |
| 80 | 173 | 133 | G3” | 33 | 213 | 230 | G1/4” | 90 | 088 | 5.6 | 4.4 | - | - |
| 100 | 203 | 156 | G4” | 20 | 264 | 280 | G1/4” | 107 | 180 | 11.0 | 6.6 | - | - |
