產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 截止閥截止閥
法蘭截止閥 | J41H

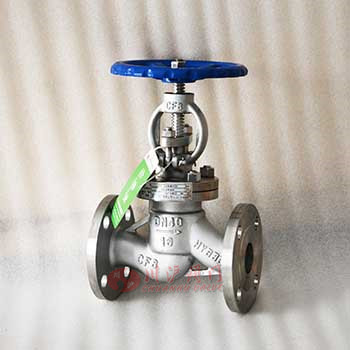

法蘭截止閥圖片

法蘭截止閥 產品說明
J41H法蘭連接鑄鋼截止閥適用于公稱壓力PN1.6～16.0Mpa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管道上，切斷或接通介質。鑄鋼截止閥適用介質為：水、油品、蒸汽、酸性介質等。鑄鋼截止閥的操作方式有：手動、齒輪傳動、電動、氣動等。
1.產品按國家標準GB12235，結構合理,密封可靠，性能優良、造形美觀。 2.閥瓣、閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、3.閥桿經調質和表面氮化處理，有良好的抗腐蝕性和抗擦傷性。 4.可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。 5.閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。 6.倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，倒密封可靠，填料更換和維修可在不停機情況下進行，方便快捷不影響系統運行

法蘭截止閥 性能指標
設計與制造 GB/T12235
連接端尺寸 結構長度 GB/T12221
法蘭尺寸 JB/T79
檢驗與試驗 JB/T9092
材 料 碳鋼 GB/T12229
不銹鋼 GB/T12230
合金鋼 Q/ZB66
標 志 GB/T12220
供 貨 JB/T7928
法蘭截止閥 零件材質
閥體 閥蓋 閥瓣 密封圈 閥桿 填料 適用介質 適用溫度(≤℃)
WCB WCB+D507MO D577 2Crl3 柔性石墨 水、油品、蒸汽 425
ZGlCrl8Ni9Ti 0Crl8Ni9Ti+Stellite12 Stellite6 lCrl8Ni9Ti PTFE 硝酸類 200
ZGlCrl8Ni2Mo2Ti CF8M+Stellite12 lCrl8Ni2Mo2Ti lCrl8Ni2Mo2Ti PTFE 磷酸類、
堿類、混酸		 200
ZG00Crl7Nil4M02 CF3M+Stellite12 Stel1ite6 316L PTFE 磷酸類、尿素、甲銨液 200
ZGlCr5MO ZGlCr5MO+Stellite12 Stel1ite6 25Cr2Mo1VA 柔性石墨 水、油品、蒸汽 550
法蘭截止閥 結構尺寸圖

法蘭截止閥結構圖

法蘭截止閥 連接尺寸
公稱壓力PN(MPa) 公稱通徑DN(mm) 標準值 參考值
L D D1 n2 D6 b f f1 Z-φd D0 H 質量
1．6 15 130 95 65 45 / 16 2 / 4-φ14 218 120 5．2
20 150 105 75 55 / 16 2 / 4-φ14 258 140 7．1
25 160 115 85 65 / 16 2 / 4-φ14 275 160 7．4
32 180 135 100 78 / 18 2 / 4-φ18 280 180 8．5
40 200 145 110 85 / 18 3 / 4-φ18 330 200 12．5
50 230 160 125 100 / 18 3 / 4-φ18 350 240 20
65 290 180 145 120 / 18 3 / 4-φ18 400 280 25
80 310 195 160 135 / 20 3 / 8-φ18 355 280 35
100 350 215 180 155 / 22 3 / 8-φ18 415 320 50
125 400 245 210 185 / 24 3 / 8-φ18 460 360 75
150 480 280 240 210 / 24 3 / 8-φ23 510 400 100
200 600 335 295 265 / 26 3 / 12-φ23 710 400 210
250 650 405 355 320 / 30 3 / 12-φ23 786 450 446
300 750 460 410 375 / 30 3 / 12-φ23 925 500 648
2.5 15 130 95 65 45 / 16 2 / 4-φ14 120 218 5.2
20 150 105 75 55 / 16 2 / 4-φ14 140 258 7．0
25 160 115 85 65 / 16 2 / 4-φ14 160 275 7．4
32 180 135 100 78 / 18 2 / 4-φ18 180 280 8．5
40 200 145 110 85 / 18 3 / 4-φ18 200 330 12．5
50 230 160 125 100 / 20 3 / 4-φ18 240 350 16
65 290 180 145 120 / 22 3 / 8-φ18 250 345 22
80 310 195 160 135 / 22 3 / 8-φ18 250 360 33
100 350 230 190 160 / 24 3 / 8-φ23 320 370 18
125 400 270 220 188 / 28 3 / 8-φ25 320 480 85
150 480 300 250 218 / 30 3 / 8-φ25 320 598 105
200 600 360 310 278 / 34 3 / 12-φ25 400 702 178
250 622 425 370 332 / 36 3 / 12-φ30 400 782 446
300 698 485 430 390 / 40 4 / 16-φ30 500 880 456
4．0 15 130 95 65 45 40 16 2 4 3-φ14 120 233 5．4
20 150 105 75 55 5l 16 2 4 3-φ14 140 275 7．0
25 160 115 85 65 58 16 2 4 3-φ14 160 285 8．85
32 180 135 100 78 66 18 2 4 4-φ18 180 302 11．8
40 200 145 110 85 76 18 3 4 4-φ18 200 355 16．5
50 230 160 125 100 88 20 3 4 4-φ18 200 350 23
65 290 180 145 120 110 22 3 4 8-φ18 250 400 28
80 310 195 160 135 121 22 3 4 8-φ18 250 430 33
100 350 230 190 160 150 24 3 4．5 8-φ23 320 465 53
125 400 270 220 188 176 28 3 4．5 8-φ25 320 505 93
150 480 300 250 218 204 30 3 4．5 8-φ25 320 611 115
200 600 375 320 282 260 38 3 4．5 12-φ30 400 722 210
6．4 15 170 105 75 55 41 18 2 4 4-φ14 140 195 10
20 190 125 90 68 5l 20 2 4 4-φ18 160 228 13
25 210 135 100 78 58 22 2 4 4-φ18 180 275 14．5
32 230 150 110 82 66 24 2 4 4-φ23 200 325 19
40 260 165 125 95 76 24 3 4 4-φ23 240 360 25
50 300 175 135 105 88 26 3 4 4-φ23 200 410 35
65 340 200 160 130 110 28 3 4 8-φ23 250 450 48
80 380 210 170 140 121 30 3 4 8-φ23 250 485 56
100 430 250 200 168 150 32 3 4．5 8-φ25 320 537 125
125 500 295 240 202 176 36 3 4．5 8-φ30 320 590 136
150 550 340 280 240 204 38 3 4．5 8-φ34 320 646 157
200 650 405 345 300 260 44 3 4．5 12-φ34 400 756 256
10．0 15 170 105 75 55 35 20 2 6．5 4-φ14 140 202 l1
20 190 125 90 68 45 22 2 6．5 4-φ18 160 228 13．2
25 210 135 100 78 50 24 2 6．5 4-φ18 180 250 14
32 230 150 110 82 65 24 2 6．5 4-φ23 220 326 15
40 260 165 125 95 75 26 3 6．5 4-φ23 240 359 29
50 300 195 145 112 88 28 3 4 4-φ25 280 414 49
65 340 220 170 138 110 32 3 4 8-φ25 320 464 65
80 380 230 180 148 121 34 3 4 8-φ30 400 547 95
100 430 265 210 172 150 38 3 4．5 8-φ30 450 621 115
125 500 310 250 210 176 42 3 4．5 8-φ34 450 732 149
150 550 350 290 250 204 46 3 4．5 12-φ34 500 840 310
200 650 430 360 312 260 54 3 4．5 12-φ4l 550 925 590
16．0 15 170 110 75 52 35 24 2 6．5 4-φ18 140 148 12．2
20 190 130 90 62 45 26 2 6．5 4-φ23 160 156 15
25 210 140 100 72 50 28 2 6．5 4-φ23 180 175 17
32 230 165 115 85 65 30 2 6．5 4-φ25 220 200 21．4
40 260 175 125 92 75 32 3 6．5 4-φ27 240 231 32
50 300 215 165 132 88 36 3 4 8-φ25 280 432 54
65 340 245 190 152 110 44 3 4 8-φ30 320 483 79
80 380 260 205 168 121 46 3 4 8-φ30 400 590 115
100 430 300 240 200 150 48 3 4．5 8-φ34 450 72l 180

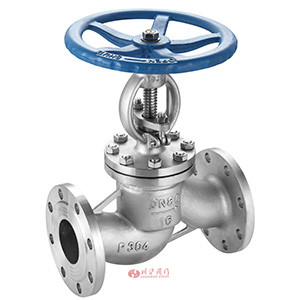

法蘭截止閥圖片

法蘭截止閥圖片 法蘭截止閥圖片
