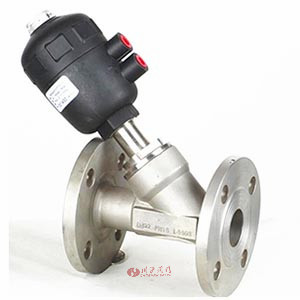

氣動法蘭角座閥 | JY2000
氣動法蘭角座閥 產品說明
氣動法蘭角座閥是上海川滬閥門有限公司新引進國外先進生產技術，結合現代生化、食品等工業應用研發而成的新一代產品。它廣泛應用于食品和化學過程，滅菌機、高壓消毒器、干洗機、干衣機、啤酒生產線等。
氣動法蘭角座閥 性能參數
| 壓力范圍 | 0-16Bar |
|---|---|
| 介質溫度 | -10~180℃ |
| 閥體材料 | 不銹鋼 |
| 密封材料 | 聚四氟乙烯PTFE |
| 執行機構外殼 | 聚酰胺PA |
| 介質 | 中性氣體、水、空氣 |
| 制造標準 | GB、ISO、BS、ANSI、DIN |
氣動法蘭角座閥 參數
| 接口 | 內孔 | KV值 | 大工作壓力(Bar) | 要求小控制壓力(Bar) | 執行器尺寸 | 流向 |
|---|---|---|---|---|---|---|
| G3/4 | 20 | 8.0 | 16 | 2.7 | 50 | 閥座上方 |
| G1 | 25 | 19 | 16 | 2.0 | 63 | |
| G1-1/4 | 32 | 27.5 | 16 | 2.0 | 63 | |
| G1-1/2 | 40 | 42.0 | 16 | 2.0 | 63 | |
| G2 | 50 | 52 | 16 | 2.0 | 80 | |
| G2-1/2 | 65 | 77 | 14 | 1.6 | 100 |
氣動法蘭角座閥 可選附件
| 控制功能 | 常開 |
|---|---|
| PPS執行器外殼適用環境溫度 | 5~130℃ |
| 執行機構 | 無復位彈簧雙作用執行器 |
| 連接方式 | 快裝、法蘭 |
| 位置反饋 | 電子式位置反饋 |
| 手動 | 手動應急開關 |
| 適配器 | 符合Namur標準 |

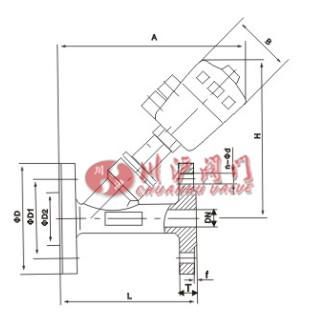

氣動法蘭角座閥 結構尺寸圖
氣動法蘭角座閥 連接尺寸
| 通徑 | L | T | f | D | D1 | D2 | H | A | B | n-d | 執行器 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DN15 | 120 | 14 | 2 | 95 | 65 | 40 | 137 | 180 | 64 | 4-14 | 50 |
| DN20 | 130 | 14 | 2 | 105 | 75 | 50 | 145 | 185 | 64 | 4-14 | 50 |
| DN25 | 140 | 14 | 2 | 115 | 85 | 60 | 173 | 210 | 80 | 4-14 | 63 |
| DN32 | 150 | 16 | 2 | 135 | 100 | 70 | 210 | 240 | 80 | 4-18 | 63 |
| DN40 | 180 | 16 | 2 | 145 | 110 | 80 | 260 | 245 | 80 | 4-18 | 63 |
| DN50 | 195 | 16 | 2 | 160 | 125 | 92 | 300 | 295 | 100 | 4-18 | 80 |
| DN65 | 230 | 18 | 2 | 185 | 145 | 115 | 315 | 320 | 126 | 4-18 | 100 |
| DN80 | 250 | 18 | 2 | 195 | 160 | 130 | 330 | 330 | 126 | 8-18 | 100 |
| DN100 | 280 | 18 | 2 | 215 | 180 | 150 | 360 | 360 | 156 | 8-18 | 125 |
