氣動截止閥 | CHJ641H
氣動截止閥 產品說明
氣動截止閥由氣動執行機構和截止閥組成。結構簡單、制造和維護方便；工作行程小，啟閉時間短；關閉體（閥瓣）與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。適用于公稱壓力PN1．6～16MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。氣動截止閥只適用于全開和全關，不允許作調節和節流。
氣動截止閥 材質
| 閥體 | 閥蓋 | 閥瓣 | 密封圈 | 閥桿 | 填料 | 適用介質 | 適用溫度 (≤℃) |
|---|---|---|---|---|---|---|---|
| WCB | WCB+D507MO | D577 | 2Crl3 | 柔性石墨 | 水、油品、蒸汽 | 425 | |
| ZGlCrl8Ni9Ti | 0Crl8Ni9Ti Stellite12 |
Stellite6 | lCrl8Ni9Ti | PTFE | 硝酸類 | 200 | |
| ZGlCrl8Ni2Mo2Ti | CF8M Stellite12 |
lCrl8Ni2Mo2Ti | lCrl8Ni2Mo2Ti | PTFE | 磷酸類、 堿類、混酸 |
200 | |
| ZG00Crl7Nil4M02 | CF3M Stellite12 |
Stel1ite6 | 316L | PTFE | 磷酸類、 尿素、甲銨液 |
200 | |
| ZGlCr5MO | ZGlCr5MO Stellite12 |
Stel1ite6 | 25Cr2Mo1VA | 柔性石墨 | 水、油品、蒸汽 | 550 | |
氣動截止閥 性能參數
| 設計與制造 | GB/T1223 | |
|---|---|---|
| 連接端尺寸 | 結構長度 | GB/T12221 |
| 法蘭尺寸 | JB/T79 | |
| 檢驗與試驗 | JB/T9092 | |
| 材 料 | 碳鋼 | GB/T12229 |
| 不銹鋼 | GB/T12230 | |
| 合金鋼 | Q/ZB6 | |
| 標 志 | GB/T12220 | |
| 供 貨 | JB/T7928 | |

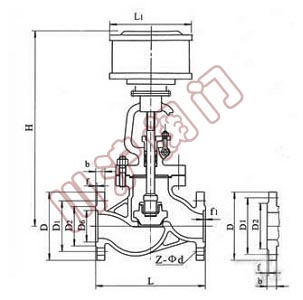

氣動截止閥 結構尺寸圖
氣動截止閥 連接尺寸
| 公稱壓力PN(MPa) | 公稱通徑DN(mm) | 標準值 | 參考值 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | D | D1 | n2 | D6 | b | f | f1 | Z-φd | L1 | H | ||
| 1．6 | 50 | 230 | 160 | 125 | 100 | / | 16 | 3 | / | 4-φ18 | 185 | 645 |
| 65 | 290 | 180 | 145 | 120 | / | 18 | 3 | / | 4-φ18 | 232 | 690 | |
| 80 | 310 | 195 | 160 | 135 | / | 20 | 3 | / | 8-φ18 | 232 | 715 | |
| 100 | 350 | 215 | 180 | 155 | / | 20 | 3 | / | 8-φ18 | 232 | 770 | |
| 125 | 400 | 254 | 210 | 185 | / | 22 | 3 | / | 8-φ18 | 283 | 780 | |
| 150 | 480 | 280 | 240 | 210 | / | 24 | 3 | / | 8-φ23 | 283 | 810 | |
| 200 | 600 | 335 | 295 | 265 | / | 26 | 3 | / | 12-φ23 | 283 | 967 | |
| 250 | 622 | 405 | 355 | 320 | / | 30 | 3 | / | 12-φ25 | 283 | 1143 | |
| 300 | 698 | 460 | 410 | 375 | / | 30 | 4 | / | 12-φ25 | 283 | 1292 | |
| 2.5 | 50 | 230 | 160 | 125 | 100 | / | 20 | 3 | / | 4-φ18 | 185 | 645 |
| 65 | 290 | 180 | 145 | 120 | / | 22 | 3 | / | 8-φ18 | 232 | 690 | |
| 80 | 310 | 195 | 160 | 135 | / | 22 | 3 | / | 8-φ18 | 232 | 715 | |
| 100 | 350 | 230 | 190 | 160 | / | 24 | 3 | / | 8-φ23 | 232 | 770 | |
| 125 | 400 | 270 | 220 | 188 | / | 28 | 3 | / | 8-φ25 | 283 | 780 | |
| 150 | 480 | 300 | 250 | 218 | / | 30 | 3 | / | 8-φ25 | 283 | 810 | |
| 200 | 600 | 360 | 310 | 278 | / | 34 | 3 | / | 12-φ25 | 283 | 967 | |
| 250 | 622 | 425 | 370 | 332 | / | 36 | 3 | / | 12-φ30 | 283 | 1143 | |
| 300 | 698 | 485 | 430 | 390 | / | 40 | 4 | / | 16-φ30 | 283 | 1292 | |
| 4．0 | 50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-φ18 | 185 | 645 |
| 65 | 290 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 8-φ18 | 232 | 690 | |
| 80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 8-φ18 | 232 | 715 | |
| 100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 4．5 | 8-φ23 | 232 | 770 | |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 4．5 | 8-φ25 | 283 | 782 | |
| 150 | 480 | 300 | 250 | 218 | 204 | 30 | 3 | 4．5 | 8-φ25 | 283 | 875 | |
| 200 | 600 | 375 | 320 | 282 | 260 | 38 | 3 | 4．5 | 12-φ30 | 283 | 1160 | |

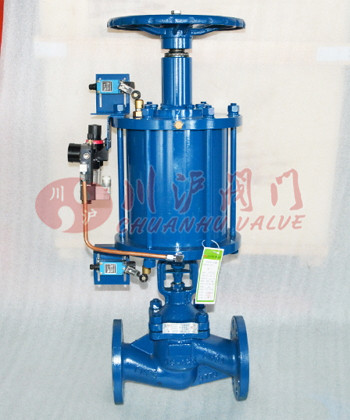

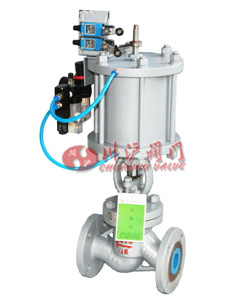

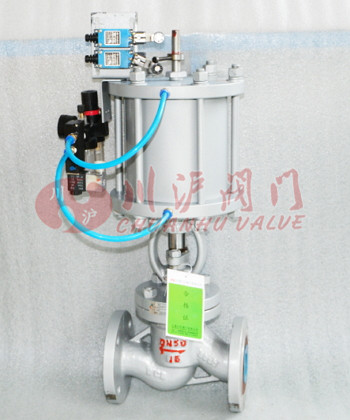

氣動截止閥 圖片
