氣動多級降壓調節閥 | JYZJSP

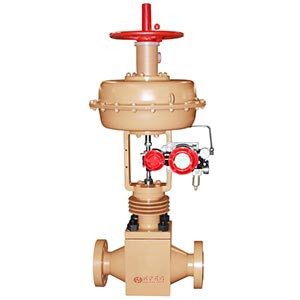

氣動多級降壓調節閥 產品說明
氣動多級降壓調節閥是由單作用氣動薄膜執行機構和多級降壓調節閥組成，采用了先進的多孔多級降壓式閥籠，適合于高壓差流體和蒸汽工況，多級降壓調節閥具有壓降損失小、流量大、流量特性曲線精度高、動態穩定性好等特點。多級降壓調節閥(高壓差調節閥)很好的控制流經閥內件的流體流速，故可大幅度降低噪音，亦可有效防止液體產生的氣蝕情況。多級降壓調節閥主要應用于有氣蝕、噪音高、流體壓差高的環境。
氣動多級降壓調節閥 技術參數
| 閥體型式 | 直通鍛造閥體 |
|---|---|
| 閥芯型式 | 多級節流閥芯 |
| 公稱通徑 | DN20~200 NPS 3/4〞~ 8〞 |
| 公稱壓力 | PN160 ~ 420 CLASS 900LB ~2500LB |
| 連接方式 | 法蘭：FF、RF、MF、RTJ；焊接：SW、BW |
| 閥蓋形式 | 標準型（-5℃~230℃）、散熱片型（-45℃~大于230℃場合）、低溫加長型（-196℃~ -45℃） |
| 填 料 | V型聚四氟乙烯填料、柔性石墨填料等 |
| 密 封 墊 | 金屬夾石墨密封墊 |
| 執行機構 | 多彈簧薄膜式執行器、活塞式執行器 |
氣動多級降壓調節閥 零部件參數
| 零部件 | 材質 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304 | 316 | 316L |
| 墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 |
閥座 / 套筒 |
304 | 304 | 316 | 316L |
| 閥芯 | 304 | 304 | 316 | 316L |
| 導向套/并帽 | 304 | 304 | 316 | 316L |
| 中墊 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 |
| 閥蓋 | WCB | 304 | 316 | 316L |
| 閥桿 | 304 | 304 | 316 | 316L |
| 填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 |
| 填料壓蓋 | WCB | 304 | 316 | 316L |
氣動多級降壓調節閥 性能參數
| 項目 | 不帶定位器 | 帶定位器 | ||
|---|---|---|---|---|
| 基本誤差% | ±5.0 | ±1.0 | ||
| 回差% | 3.0 | 1.0 | ||
| 死區% | 3.0 | 0.4 | ||
| 始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.0 |
| 始點 | ±5.0 | ±1.0 | ||
| 氣關 | 始點 | ±5.0 | ±1.0 | |
| 終點 | ±2.5 | ±1.0 | ||
| 額定行程偏差% | ≤2.5 | |||
| 泄露量L/h | 0.01%×閥額定容量 | |||
| 可調范圍R | 30：1 | |||

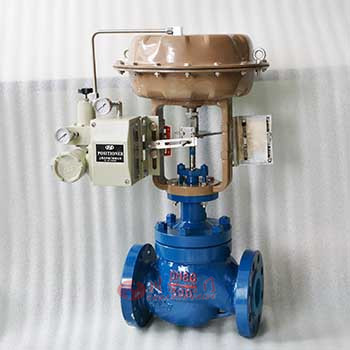

氣動高壓調節閥圖片
