產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 氣動調節閥氣動調節閥

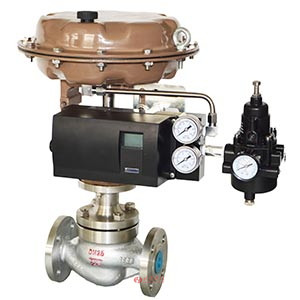

氣動智能型調節閥 | ZJSP\ZJSM

氣動智能型調節閥

氣動智能型調節閥 產品說明
氣動智能型調節閥是由氣動執行器和智能型閥門定位器組成，智能閥門定位器可選配西門子智能定位器、山武智能定位器、YTC智能定位器等進口品牌定位器或者國產智能定位器等，智能定位器可以通過HART通信協議，訪問到各種過程參數和信息，通過用HART現場通信器或者在控制室內用PC或DCS來實現對控制閥的自動零位、量程及各種閥門參數的調整，以及閥門故障診斷和智能化的分析。

氣動智能型調節閥 閥體、閥內件材質處理及使用溫度

閥體材質：碳鋼

閥體/閥蓋 WCB、WC6, WC9、LCB、LCC、C5
閥芯 材質 410、304、316、316L 410、304、316、316L
處理 熱處理，堆焊STL 熱處理、堆焊STL
閥座 材質 不銹鋼+PTFE/PPL 304、316
處理 —? 熱處理、堆焊STL
導向套 材質 440 440
處理 熱處理 熱處理
允許泄露量 ANSI Class VI Class VI
Rated Cv 微氣泡級 0.01% Cv
使用溫度℃ WCB -20~ +200 -20~ +429
WC6 -20~ +538
WC9 -20~ +570
C5 -20~ +590
LCB/LCC -45 ~ ?+ 200 -45 ~ +200

閥體材質：不銹鋼

閥體/閥蓋 CF8、CF3、CF8M、CF3M
閥芯 材質 304, 316, 316L 410、304、316、316L
處理 熱處理、堆焊STL 熱處理、堆焊STL
閥座 材質 不銹鋼+PTFE/PPL 304, 316
處理 — 熱處埋、堆焊STL
導向套 材質 304、 316 304, 316
處理 熱處理 熱處理
允許泄漏量 ANSI Class VI0 Class VKD
Rated Cv 微氣泡級 0.01% Cv
使用溫度℃ CF8 -20 ~ + 200 -20 ~ ?+429
CF3 -20 ~ +538
CF8M -20~ +570
CF3M -20~ +590

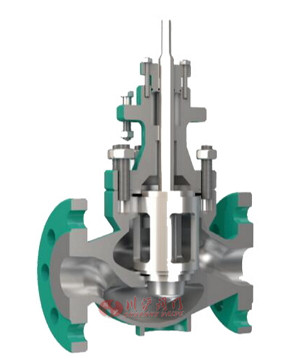

氣動智能型調節閥 內部結構圖

氣動智能型調節閥

氣動智能型調節閥 流量特性

調節閥的流量特性是由閥芯頭部的曲線和形狀來決定，通常為等百分比和直線兩種流量特性。
等百分比是指閥門單位行程的變化所引起的流量的變化正比于變化之前的流量，即小開度變化小，大開度變化大，他是控制過程中常見的流量特性。
直線特性是指閥門單位行程的變化將會引起相等的流量變化。

氣動智能型調節閥

氣動智能型調節閥 閥體尺寸圖

氣動智能型調節閥

氣動智能型調節閥 閥體安裝尺寸
公稱
通徑
DN		 結構長度L 高度H H1 H2 A M
PN16/25 (150Lb) PN40
(300Lb)		 PN63
(600Lb)		 標準型 散熱型 低溫型 波紋管型
15/20 184 194 206 130 240 300 270 95 35 52.5 M12 x 1.25
25 184 197 210 140 250 310 280 95 35 57.5
32 200 210 220 155 265 325 295 95 35 70
40 222 235 251 170 280 340 340 95 35 75
50 254 267 286 1S0 290 350 350 95 35 82.5
65 276 292 311 220 350 410 475 110 45 92.5 M16
x1.5
80 298 317 337 230 360 420 485 110 45 100
100 352 368 39d 245 375 435 500 110 45 117.5
125 410 A25 440 295 455 525 645 135 55 140 M20 x 1.5
150 451 473 508 325 485 555 675 135 55 160
200 600 600 650 385 545 615 735 135 55 210
250 673 708 752 470 650 725 950 170 60 260 M24 x 1.5

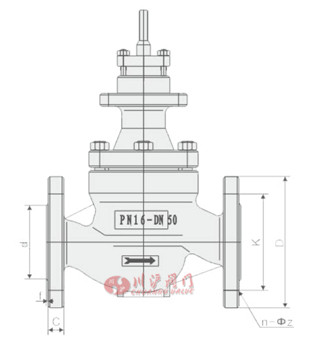

氣動智能型調節閥 法蘭連接尺寸圖

氣動智能型調節閥

氣動智能型調節閥 法蘭連接尺寸

閥體端面法蘭連接尺寸PN16

公稱通徑DN 法蘭外徑 螺栓孔中心距 密封面直徑 法蘭厚度 密封面高度 孔數-孔徑
DN NPS D K d C f n-z
15 1/2 95 65 45 16 2 4-14
20 3/4 105 75 55 18 2 4-14
25 1 115 85 65 18 2 4-14
32 1-1/4 140 100 75 18 2 4-18
40 1-1/2 150 110 85 18 2 4-18
50 2 165 125 100 18 2 4-18
65 2-1/2 185 145 120 18 2 8-18
80 3 200 160 135 20 2 8-18
100 4 220 1B0 155 20 2 8-18
125 5 250 210 185 22 2 8-18
150 6 285 240 210 22 2 8-22
200 8 340 295 265 24 2 12-22
250 10 405 355 320 26 2 12-26
300 12 460 410 375 28 2 12-26
350 14 520 470 435 30 2 16-26

閥體端面法蘭連接尺寸PN25

公稱通徑DN 法蘭外徑 螺栓孔中心距 密封面直徑 法蘭厚度 密封面高度 孔數-孔徑
DN NPS D K d C f n-z
15 1/2 95 65 45 16 2 4-14
20 3/4 105 75 55 18 2 4-14
25 1 115 85 65 18 2 4-14
32 1-1/4 140 100 75 18 2 4-18
40 1-1/2 150 110 85 18 2 4-18
50 2 165 125 100 20 2 4-18
65 2-1/2 185 145 120 22 2 8-18
80 3 200 160 135 24 2 8-18
100 4 235 190 160 24 2 8-22
125 5 270 220 190 26 2 8-26
150 6 300 250 215 28 2 8-26
200 8 360 310 275 30 2 12-26
250 10 425 370 335 32 2 12-30
300 12 485 430 395 34 2 12-30
350 14 555 490 450 38 2 16-33

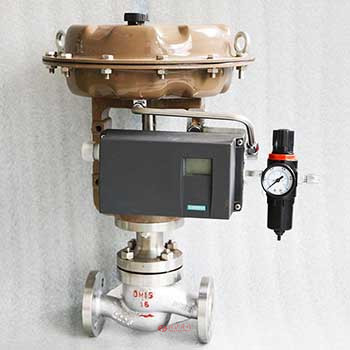

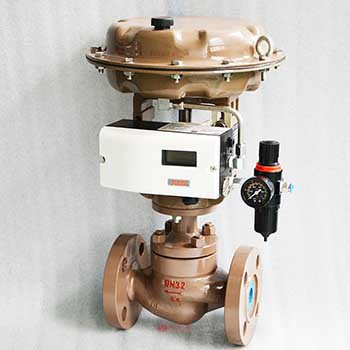

氣動智能型調節閥圖片

氣動智能型調節閥圖片 氣動智能型調節閥圖片
