氣動漿液閥 | PZ673X

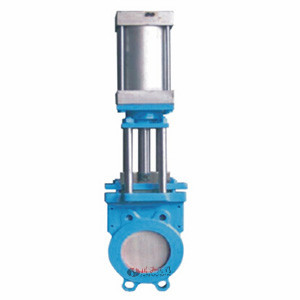

氣動漿液閥 產品說明
Z673X氣動漿液閥又稱氣動漿液閥,是上海川滬閥門積極吸收國內外先進技術的基礎上改進的新型漿液閥，該閥由氣動裝置和漿液閥兩部分構成，也可根據客戶需要配置其他驅動方式，產品廣泛適用于石油、化工、火力發電廠、污水處理、造紙、食品、礦山、市政等油品、水、蒸汽管路上作接通或截?cái)喙苈分小?
氣動漿液閥 性能規范
| 型號 | Z673X-2.5 | Z673X-6 | Z673X-10 | Z673X-16 | |
|---|---|---|---|---|---|
| 工作壓力（MPa） | 0.25 | 0.6 | 1.0 | 1.6 | |
| 適用介質 | 煤漿、糠漿、紙漿、泥漿、污水、礦渣等 | ||||
| 適用溫度（℃） | ≤100 | ||||
| 材料 | 閥體 | 灰鑄鐵 | |||
| 閘板 | 鉻鎳鈦不銹鋼 | ||||
| 閥體密封圈 | 合成橡膠或聚四氟乙烯 | ||||
| 閥桿 | 鉻不銹鋼 | ||||
| 支架 | 碳素鋼 | ||||
| 填料 | 聚四氟乙烯 | ||||

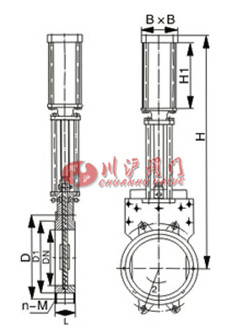

氣動漿液閥 結構尺寸圖
氣動漿液閥 連接尺寸
| 公稱壓力mm | L | D | D1 | H | n-M | |
|---|---|---|---|---|---|---|
| PN0.6 | PN1.0 | |||||
| 50 | 48 | 48 | 125 | 100 | 335 | 4-M16 |
| 65 | 48 | 48 | 145 | 120 | 363 | 4-M16 |
| 80 | 50 | 50 | 160 | 135 | 395 | 4-M16 |
| 100 | 50 | 50 | 180 | 155 | 465 | 8-M16 |
| 125 | 50 | 50 | 210 | 185 | 530 | 8-M16 |
| 150 | 60 | 60 | 240 | 210 | 630 | 8-M20 |
| 200 | 60 | 60 | 295 | 265 | 750 | 8-M20 |
| 250 | 70 | 70 | 350 | 318 | 900 | 12-M20 |
| 300 | 70 | 80 | 400 | 368 | 1120 | 12-M20 |
| 350 | 80 | 80 | 460 | 430 | 1260 | 16-M20 |
| 400 | 90 | 90 | 515 | 482 | 1450 | 16-M22 |
| 450 | 90 | 120 | 565 | 532 | 1600 | 20-M22 |
| 500 | 90 | 130 | 620 | 585 | 1800 | 20-M22 |
| 600 | 140 | 140 | 725 | 685 | 2300 | 20-M27 |
| 700 | 140 | 140 | 840 | 800 | 2500 | 24-M27 |
| 800 | 190 | 190 | 950 | 898 | 2800 | 24-M30 |
| 900 | 203 | 203 | 1050 | 1005 | 3100 | 28-M30 |
| 1000 | 216 | 216 | 1160 | 1115 | 3400 | 28-M30 |
| 1200 | 254 | 254 | 1380 | 1325 | 3600 | 32-M36 |
