當前位置：首頁 > 產品中心 > 冶金閥門冶金閥門

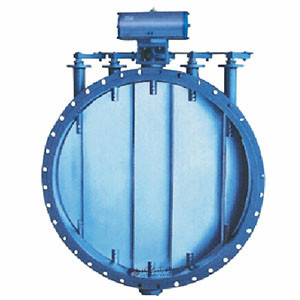

手動百葉蝶閥 | DB340W
手動百葉蝶閥 產品說明
手動百葉蝶閥廣泛應用于冶金、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或者熱風氣體管道中，作為氣體介質調節流量或切斷裝置，可與各種執行器配套使用組成不同性能裝置。手動百葉蝶閥 性能參數
| 公稱壓力 | 0.1MPa |
|---|---|
| 配管法蘭 | GB/T9115 |
| 額定轉角 | 0-90° |
| 泄漏率 | 普通型≤3%，后座型≤1% |
| 適用介質 | 空氣、煙氣、含塵氣體等 |
| 工作溫度 | 常溫型≤350℃： 高溫型≤600℃ |
手動百葉蝶閥 主要材質
| 閥體 | 碳鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼 |
|---|---|
| 蝶閥 | 碳鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼 |
| 密封圈 | 與閥體相同 |
| 閥桿 | 碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼 |
| 填料 | 氟塑料、柔性石墨 |
手動百葉蝶閥 密封材料選用和適用溫度
| 材料品種 | 碳素鋼 | 低溫碳鋼 | 合金鋼 | 奧氏體不銹鋼 | 鉻鉬鋼 |
|---|---|---|---|---|---|
| 代號 | WCB | LCB | WC6或WC9 | 304\316 | 12CrMoV |
| 耐高溫度 | 425℃ | 345℃ | 595℃ | 600℃ | 560℃ |
| 耐低溫度 | -29℃ | -46℃ | -29℃ | -196℃ | -40℃ |
手動百葉蝶閥 結構圖
手動百葉蝶閥 連接尺寸
| 公稱通徑 | 外形尺寸 | 連接尺寸≤0.25Mpa | |||||||
|---|---|---|---|---|---|---|---|---|---|
| DN | NPS | L | L1 | H | H1 | D | K | B | n-d |
| 200 | 8 | 140 | 250 | 730 | 630 | 320 | 280 | 22 | 8-18 |
| 250 | 10 | 140 | 250 | 800 | 660 | 375 | 335 | 24 | 12-18 |
| 300 | 12 | 170 | 250 | 920 | 700 | 440 | 395 | 24 | 12-22 |
| 350 | 14 | 170 | 250 | 990 | 730 | 490 | 445 | 24 | 12-22 |
| 400 | 16 | 190 | 300 | 1070 | 780 | 540 | 495 | 24 | 16-22 |
| 450 | 18 | 190 | 300 | 1135 | 810 | 595 | 550 | 24 | 16-22 |
| 500 | 20 | 190 | 300 | 1230 | 870 | 645 | 600 | 24 | 20-22 |
| 600 | 24 | 210 | 365 | 1350 | 920 | 755 | 705 | 26 | 20-26 |
| 700 | 28 | 210 | 365 | 1470 | 1000 | 860 | 810 | 26 | 24-26 |
| 800 | 32 | 210 | 365 | 1630 | 1120 | 975 | 920 | 26 | 24-30 |
| 900 | 36 | 250 | 365 | 1750 | 1170 | 1075 | 1020 | 26 | 24-30 |
| 1000 | 40 | 250 | 420 | 1850 | 1220 | 1175 | 1120 | 26 | 28-30 |
| 1100 | 44 | 250 | 420 | 1900 | 1330 | 1275 | 1220 | 26 | 32-30 |
| 1200 | 48 | 250 | 420 | 2180 | 1450 | 1375 | 1320 | 26 | 32-30 |
