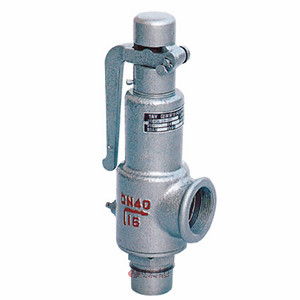

彈簧微啟式安全閥 | A27H
彈簧微啟式安全閥 產品說明
A27H彈簧微啟式安全閥型適用于工作溫度≤200℃的水、空氣、蒸氣等介質的設備或管路上。A27H彈簧微啟式安全閥適用于工作溫度≤200℃有腐蝕性介質的設備或管路上，作為超壓保護裝置。
彈簧微啟式安全閥 產品特點
| NO | 零件名稱 | A27H材料 | A27W-P材料 | A27W-R材料 |
|---|---|---|---|---|
| 1 | 閥體 | HT350 | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 2 | 閥座 | 35 | ZG1Cr18Ni9Ti | ZG1Cr18Ni9Ti |
| 3 | 調節圈 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 4 | 閥瓣 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 5 | 彈簧 | 50CrVA | 50CrVA包覆氟塑料 | 50CrVA包覆氟塑料 |
| 6 | 閥桿 | 2Cr13 | 2Cr13 | 1Cr18Ni9Ti |
| 7 | 調整螺桿 | 45 | 2Cr13 | 1Cr18Ni9Ti |
| 8 | 保護罩 | ZG200-400 | ZG200-400 | 1Cr18Ni9Ti |
| / | 密封面材料 | 堆焊D507 | 堆焊Co基硬質合金 | |

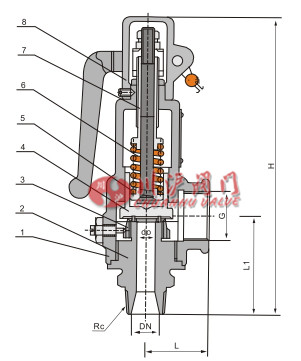

彈簧微啟式安全閥 結構尺寸圖
彈簧微啟式安全閥 連接尺寸
| 公稱通徑 | 尺?寸 | |||||
|---|---|---|---|---|---|---|
| DN(mm) | do | R | L | L1 | G | H |
| 15 | 10 | 1/2“ | 37 | 62 | 3/4" | 189 |
| 20 | 12 | 3/4” | 40 | 65 | 1" | 196 |
| 25 | 15 | 1“ | 45 | 72 | 1-1/4" | 277 |
| 32 | 20 | 1-1/4” | 50 | 85 | 1-1/2" | 312 |
| 40 | 25 | 1-1/2“ | 55 | 100 | 2" | 322 |
| 50 | 32 | 2” | 67 | 112 | 2-1/2" | 348 |
| 65 | 40 | 2-1/2“ | 76 | 135 | 3" | 370 |
| 80 | 50 | 3” | 110 | 145 | 4" | 410 |
