當前位置：首頁 > 產品中心 > 安全閥安全閥

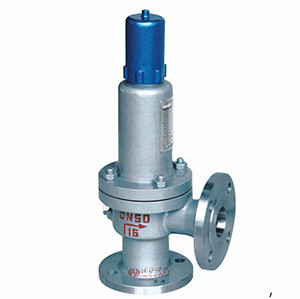

微啟封閉式安全閥 | A41H
微啟封閉式安全閥 產品說明
A41H型適用于工作溫度≤300℃的石油氣、空氣、水等介質的設備或管路上。A41Y-P/R型適用于工作溫度≤200℃有腐蝕性介質的設備或管路上，作為超壓保護裝置。連接法蘭標準按JB/T……94/系列1。A41彈簧微啟封閉式安全閥是一種用于無毒無害及非易燃易爆液體介質的管道及容器等設備作為超壓保護的終保護裝置，該類型安全閥采用彈簧直接載荷式，法蘭連接，整體封閉式結構。
微啟封閉式安全閥 產品特點
| 型號 | 鑄鋼型 A41Y-C |
304不銹鋼型 A41Y-P |
316不銹鋼型 A41-R |
316L不銹鋼型 A42Y-R3 |
|
|---|---|---|---|---|---|
| 口徑范圍 | DN15～DN300 | ||||
| 適用溫度 | ≤200°C | ||||
| 適用介質 | 水、蒸汽、油品 |
腐蝕性介質 |
腐蝕性介質 |
腐蝕性介質 |
|
| 材料 | 1、閥座 | 2Cr13 | CF8 | CF8M | CF3M |
| 2、閥體 | WCB | CF8 | CF8M | CF3M | |
| 3、調節圈 | 2Cr13 | 304SS | 316SS | 316L | |
| 4、閥瓣 | 2Cr13 | 304SS | 316SS | 316L | |
| 5、導向套 | 2Cr13 | 304SS | 316SS | 316L | |
| 6、閥蓋 | WCB | CF8 | CF8M | CF3M | |
| 7、彈簧 | 50CrVa | 50CrVa包覆TEFLON | 50CrVa包覆TEFLON | 50CrVa包覆TEFLON | |
| 8、閥桿 | 2Cr13 | 2Cr13 | 316SS | 316L | |
| 9、調整螺桿 | 45#鋼 | 2Cr13 | 2Cr13 | 2Cr13 | |
| 10、保護罩 | ZG200 | ZG200 | ZG200 | ZG200 | |
密封面材料 |
堆焊Co基硬質合金 |
堆焊Co基硬質合金 |
堆焊Co基硬質合金 |
堆焊Co基硬質合金 |
|
微啟封閉式安全閥 整定壓力
| 公稱壓力(MPa) | 整定壓力等級 | |||||||
|---|---|---|---|---|---|---|---|---|
| 1.6 | 0.06～0.1 | 0.1～0.16 | 0.16～0.25 | 0.4～0.6 | 0.6～0.8 | 0.8～1.0 | 1.0～1.3 | 1.3～1.6 |
| 2.5 | 1.3～1.6 | 1.6～2.0 | 2.0～2.5 | ? | ? | ? | ? | ? |
| 4.0 | 1.3～1.6 | 1.6～2.0 | 2.0～2.5 | 2.5～3.2 | 3.2～4.0 | ? | ? | ? |
| 6.4 | 2.5～3.2 | 3.2～4.0 | 4.0～5.0 | 5.0～6.4 | ? | ? | ? | ? |
| 10.0 | 3.2～4.0 | 4.0～5.0 | 5.0～6.4 | 6.4～8.0 | 8.0～10.0 | ? | ? | ? |
微啟封閉式安全閥 結構尺寸圖
微啟封閉式安全閥 連接尺寸
| 型號 Type |
公稱通徑 （DN） |
do | D | K | g | g1 | b | f | f1 | Z-?d | DN1 | D1 | k1 | g2 | g1 | b1 | f1 | f11 | Z1-?d1 | L | L1 | ≈H? |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A41H-16C A41Y-16P A41Y-16R |
20 | 15 | 105 | 75 | / | 55 | 16 | 2 | / | 4-14 | 20 | 105 | 75 | 55 | / | 16 | 2 | / | 4-14 | 100 | 85 | 76 |
| 25 | 20 | 115 | 85 | ? / | 65 | 16 | 2 | ? / | 4-14 | 25 | 115 | 85 | 65 | ? / | 16 | 2 | ? / | 4-14 | 100 | 85 | 276 | |
| 32 | 25 | 140 | 100 | / | 78 | 18 | 2 | / | 4-18 | 32 | 140 | 100 | 78 | / | 18 | 2 | / | 4-18 | 115 | 100 | 285 | |
| 40 | 32 | 150 | 110 | / | 85 | 18 | 3 | / | 4-18 | 40 | 150 | 110 | 85 | / | 18 | 3 | / | 4-18 | 120 | 110 | 292 | |
| 50 | 40 | 165 | 125 | ? / | 100 | 20 | 3 | ? / | 4-18 | 50 | 165 | 125 | 100 | ? / | 20 | 3 | ? / | 4-18 | 135 | 120 | 370 | |
| 65 | 50 | 185 | 145 | / | 120 | 20 | 3 | / | 4-18 | 65 | 185 | 145 | 120 | / | 20 | 3 | / | 4-18 | 140 | 130 | 375 | |
| 80 | 65 | 200 | 160 | / | 135 | 20 | 3 | / | 8-18 | 80 | 200 | 160 | 135 | / | 20 | 3 | / | 8-18 | 160 | 135 | 373 | |
| 100 | 80 | 220 | 180 | / | 155 | 22 | 3 | / | 8-18 | 100 | 220 | 180 | 155 | / | 22 | 3 | / | 8-18 | 170 | 160 | 513 | |
| 125 | 100 | 250 | 210 | ? / | 185 | 22 | 3 | ? / | 8-18 | 125 | 250 | 210 | 185 | ? / | 22 | 3 | ? / | 8-18 | 190 | 190 | 560 | |
| 150 | 125 | 285 | 240 | / | 210 | 24 | 3 | / | 8-23 | 150 | 285 | 240 | 210 | / | 24 | 3 | / | 8-23 | 205 | 195 | 570 | |
| 200 | 150 | 340 | 295 | / | 265 | 26 | 3 | / | 12-23 | 200 | 340 | 295 | 265 | / | 26 | 3 | / | 12-23 | 240 | 230 | 717 | |
| 250 | 200 | 405 | 355 | ? / | 320 | 30 | 3 | ? / | 12-26 | 250 | 405 | 355 | 320 | ? / | 30 | 3 | ? / | 12-26 | 350 | 320 | 940 | |
| 300 | 250 | 460 | 410 | / | 375 | 30 | 4 | / | 12-26 | 300 | 460 | 410 | 375 | / | 30 | 4 | / | 12-26 | 350 | 320 | 980 |
