氣動粉體蝶閥 | BL2F
氣動粉體蝶閥 產品說明
BL2F氣動粉體蝶閥，閥體材質鋁合金，閥板可選用304不銹鋼材質，閥體橡膠密封圈形成的軟性密封使其非常適合各利粉體，顆粒物料的應用場合，特別是對于磨損性強的物料。在需要重力落料或氣力輸送的粉體，顆粒物料處理系統中，氣動粉體蝶閥常常被安裝在料斗，筒倉，螺旋輸送機出口以及氣送管路上。根據應用要求，可以單獨選配驅動手柄或者氣缸驅動套件。
氣動粉體蝶閥 性能參數
| 型號 | BLF、BL2F | |
|---|---|---|
| 公稱通徑 | DN100-DN400 | |
| 壓力(Mpa) | 0-0.2 | |
| 主要零件 | 閥體 | 壓鑄鋁合金 |
| 閥板 | 聚氨酯板、鑄鐵閥板、鋁板、不銹鋼閥板 | |
| 密封圈 | 丁晴膠NBR、三元乙丙橡膠EPDM、硅膠SI、食品級橡膠 | |
| 適用介質 | 水泥粉、面粉等粉料、空氣、尾氣等氣體 | |
| 連接方式 | 單法蘭、雙法蘭 | |
| 控制方式 | 開關型、調節型 | |
| 適用溫度(℃) | -15--100 | |
| 氣動執行器 | 型號 | CP、GT系列、AT系列、AW系列 |
| 壓力(Mpa) | 0.4-0.7 | |
氣動粉體蝶閥單法蘭 結構尺寸圖
氣動粉體蝶閥 連接尺寸
| 型號 | φA | φB | φC | φD | E | F | G | φH | φH孔徑×數量 | φP外凹槽直徑×數量 | φR | S | T | U | V | Z | KG |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BL1F100 | 95 | 180 | 220 | 105 | 250 | 115 | 35 | 22×19 | 14×4 | 20×4 | 220 | 40 | 80 | M12 | 50 | M10 | 4 |
| BL1F150 | 150 | 200 | 228 | 163 | 290 | 115 | 35 | 22×19 | 14×4 | 20×4 | 228 | 40 | 80 | M12 | 50 | M10 | 5 |
| BL1F200 | 200 | 250 | 278 | 213 | 340 | 115 | 35 | 22×19 | 14×4 | 20×4 | 278 | 40 | 80 | M12 | 50 | M10 | 6.5 |
| BL1F250 | 250 | 300 | 328 | 263 | 390 | 115 | 35 | 22×19 | 14×8 | 20×8 | 328 | 40 | 80 | M12 | 50 | M10 | 7.5 |
| BL1F300 | 300 | 350 | 378 | 313 | 440 | 115 | 35 | 22×19 | 14×8 | 20×16 | 378 | 40 | 80 | M12 | 50 | M10 | 9 |
| BL1F350 | 350 | 400 | 440 | 363 | 530 | 123 | 50 | 28×25 | 14×8 | 20×8 | 440 | 40 | 80 | M12 | 50 | M10 | 16 |
| BL1F400 | 400 | 470 | 530 | 413 | 580 | 123 | 50 | 28×25 | 14×8 | 20×16 | 530 | 40 | 80 | M12 | 50 | M10 | 20.5 |
氣動粉體蝶閥雙法蘭 結構尺寸圖
氣動粉體蝶閥 連接尺寸
| 型號 | φA | φB | φC | φD | E | F | G | φH | φH孔徑×數量 | φP外凹槽直徑×數量 | φR | S | T | U | V | Z | KG |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BL2F100 | 95 | 180 | 220 | - | 250 | 77 | 35 | 22×19 | 14×4 | 20×4 | 220 | - | 80 | M12 | 50 | M10 | 4 |
| BL1F150 | 150 | 200 | 228 | - | 290 | 77 | 35 | 22×19 | 14×4 | 20×4 | 228 | - | 80 | M12 | 50 | M10 | 5 |
| BL2F200 | 200 | 250 | 278 | - | 340 | 77 | 35 | 22×19 | 14×4 | 20×4 | 278 | - | 80 | M12 | 50 | M10 | 6.5 |
| BL2F250 | 250 | 300 | 328 | - | 390 | 115 | 35 | 22×19 | 14×8 | 20×8 | 328 | - | 80 | M12 | 50 | M10 | 7.5 |
| BL1F300 | 300 | 350 | 378 | - | 440 | 115 | 77 | 22×19 | 14×8 | 20×16 | 378 | - | 80 | M12 | 50 | M10 | 9 |
| BL2F350 | 350 | 400 | 440 | - | 530 | 85 | 50 | 28×25 | 14×8 | 20×8 | 440 | - | 80 | M12 | - | - | 16 |
| BL2F400 | 400 | 470 | 530 | - | 580 | 85 | 50 | 28×25 | 14×8 | 20×16 | 530 | - | 80 | M12 | - | - | 20.5 |

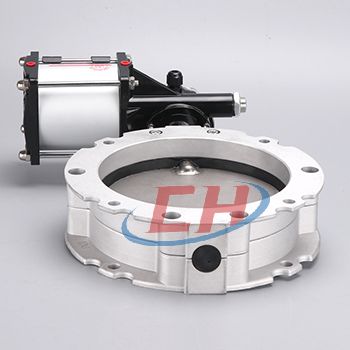

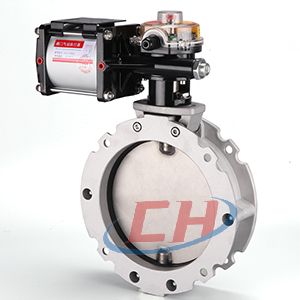

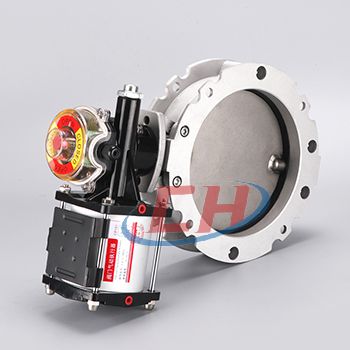

氣動粉體蝶閥 圖片
