產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 氣動蝶閥氣動蝶閥
氣動焊接蝶閥 | CHD663H

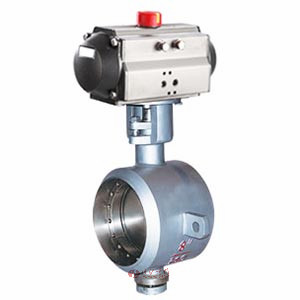

氣動焊接蝶閥 產品圖片

氣動焊接蝶閥 產品說明
氣動焊接蝶閥是由氣動執行器和焊接蝶閥組成，安裝對應的閥門附件可以用來切斷和調節的場合使用，例如：配電磁閥換向閥、限位開關等用在開關和切斷的場合，配閥門定位器，給出模擬量控制信號4-20mA，可以控制閥門開度大小，來實現調節管道壓力、流量、溫度的大小。
氣動焊接蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該電動閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降 很小，故具有較好的流量控制特性。氣動焊接蝶閥適用于通風管道、煙氣管道、高溫?zé)煔夤艿乐小?

氣動焊接蝶閥 性能參數
公稱通徑 DN（mm） 50～700
公稱壓力 PN（MPa） 0.6 1.0 1.6 2.5 4.0
試驗壓力Ps(MPa) 強度試驗 0.9 1.5 2.4 3.75 6.0
密封試驗 0.66 1.1 1.76 2.75 4.4
氣密封試驗 0.6 0.6 0.6 0.6 0.6
適用介質 水、蒸氣、油品、酸類腐蝕性等。
適用溫度 碳鋼 :-29℃～425℃ 不銹鋼:-40℃～600℃
氣動焊接蝶閥 材質說明
零件名稱 材料
閥體 鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
蝶板 鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
密封圈 與閥體相同
閥桿 碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
填料 氟塑料、柔性石墨

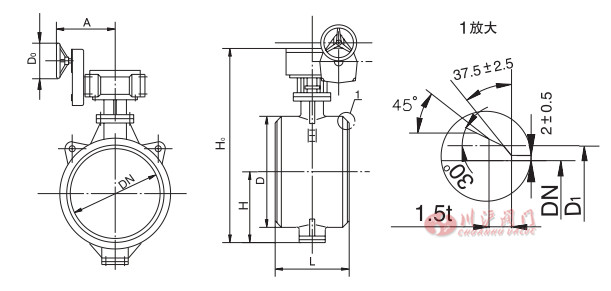

氣動焊接蝶閥 結構尺寸圖

氣動焊接蝶閥結構圖

氣動焊接蝶閥 連接尺寸

DHT363H/W/Y-6C(P.R.V)連接尺寸

通徑(DN) L D H Ho A Do Wt/kg
1000 550 1028 757 1985 620 500 ★ 1460
1200 630 1228 851 2187 620 600 ★ 1590
1400 710 1428 876 2312 620 600 ★ 2185
1600 790 1628 1095 2679 620 600 ★ 3210
1800 870 1828 1214 2917 620 600 ★ 4090
2000 950 2028 1332 3173 620 600 ★ 5610

DHT363H/W/Y-10C(P.R.V)連接尺寸

通徑(DN) L D H Ho A Do Wt/kg
600 390 636 499 1183 350 350 ★ 465
700 430 726 566 1460 420 450 ★ 680
800 470 826 632 1589 545 450 ★ 810
900 510 926 693 1856 545 500 ★ 860
1000 550 1028 757 1985 620 500 ★ 1625
1200 630 1228 851 2187 620 600 ★ 1770
1400 710 1428 876 2312 620 600 ★ 2425
1600 790 1628 1095 2679 620 600 ★ 3560
1800 870 1828 1214 2917 620 600 ★ 4545
2000 950 2028 1332 3173 620 600 ★ 6230

DHT363H/W/Y-16C(P.R.V)連接尺寸

通徑(DN) L D H H〇 A Do Wt/kg
80 180 90 90 320 150 160 27
100 190 110 100 339 192 160 34
125 200 135 113 365 192 160 41
150 210 161 130 414 192 230 43
200 230 222 205 512 245 230 81
250 250 278 235 572 245 230 102
300 270 330 275 667 270 230 132
350 290 382 309 744 305 230 164
400 310 432 346 827 305 350 193
450 330 484 392 913 305 350 238
500 350 535 427 995 350 350 302
600 390 636 509 1198 420 350 ★ 457
700 430 726 572 1475 420 450 ★ 810
800 470 826 638 1605 545 450 ★ 1093
900 510 926 700 1875 545 500 ★ 1410
1000 550 1028 765 2005 620 500 ★ 1870
1200 630 1228 860 2210 620 600 ★ 2082
1400 710 1428 986 2436 620 600 ★ 2850
1600 790 1628 1106 2706 620 600 ★ 4235

DHT363H/W/Y-25C(P.R.V)連接尺寸

通徑(DN) L D H Ho A Do Wt/kg
80 180 90 90 320 150 160 38
100 190 110 106 351 192 160 40
125 200 135 122 377 192 160 60
150 210 161 136 423 192 230 65
200 230 222 215 527 245 230 85
250 250 278 247 591 245 230 135
300 270 330 288 698 305 230 175
350 290 382 333 786 305 230 195
400 310 432 359 847 305 350 295
450 330 484 405 947 305 350 350
500 350 535 444 1075 420 350 510
600 390 636 521 1353 545 350 ★ 625
700 430 726 586 1496 545 450 ★ 925
800 470 826 659 1640 620 450 ★ 1260
900 510 926 720 1762 620 500 ★ 1790
1000 550 1028 780 1881 620 500 ★ 1940
1200 630 1228 889 2101 620 600 ★ 2810
1400 710 1428 1000 2322 620 600 ★ 3500

DHT363H/W/Y-40C(P.R.V)連接尺寸

通徑(DN) L D H Ho A Do Wt/kg
80 180 90 108 356 150 160 39
100 190 110 108 356 192 160 42
125 200 135 120 378 192 160 65
150 210 161 135 436 192 230 67
200 230 222 202 520 245 230 90
250 250 278 235 600 245 230 140
300 270 330 280 695 305 230 240
350 290 382 315 783 305 230 260
400 310 432 355 865 350 350 320
450 330 484 370 961 350 350 500
500 350 535 420 1130 420 350 ★ 550
600 390 636 490 1260 545 450 ★ 900

注：★表示配二級蝸輪傳動機構
