當前位置：首頁 > 產品中心 > 氣動蝶閥氣動蝶閥
氣動衛生級蝶閥 | CHD681X
氣動衛生級蝶閥 產品說明
氣動衛生級蝶閥是一種轉角90°的旋轉類蝶閥，連接方式快裝(卡箍)連接。衛生級氣動蝶閥采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染?？焖俨鹧b閥，使閥門打開和維修快捷容易，使過程停機時間縮短。氣動衛生級蝶閥廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。蝶閥安裝時，先關閉閥門，后進行安裝，以防止碰傷蝶板密封面。兩管道法蘭而應平行，使得裝緊后閥門和管道法蘭接觸壓力平均。管道法蘭內孔不宜過大，保證不大于5mm，以防壓板受壓位置不對而變形失效。
氣動衛生級蝶閥 性能參數
| 動作范圍 | 0～90° | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 允許壓差△P | 小于公稱壓力（1.6MPa） | ||||||||||
| 泄漏量Q | 按GB/T4213－92，為Kv值的10-4 | ||||||||||
| 環境溫度oC | －20～60oC | ||||||||||
| 基本誤差 | 帶定位器：小于全行程的±2% | ||||||||||
| 回差 | 帶定位器：小于全行程的±2% | ||||||||||
氣動衛生級蝶閥 材質說明
| 零件名稱 | 材料 |
|---|---|
| 閥體 | 304、316、316L |
| 蝶板 | 304、316、316L |
| 密封圈 | 硅橡膠、氟橡膠、聚四氟 |
| 閥桿 | 304、316、316L |
| 填料 | 硅橡膠、氟橡膠、聚四氟 |
氣動衛生級蝶閥 結構尺寸圖
氣動衛生級蝶閥 連接尺寸
| 規格? | 英寸 | B | A | L | H | H1 |
|---|---|---|---|---|---|---|
| 19 | 3/4" | 50.5 | 16 | 66 | 205 | 245 |
| 25 | 1" | 50.5 | 22 | 66 | 205 | 245 |
| 32 | 1 1/4" | 50.5 | 29 | 66 | 205 | 245 |
| 38 | 1 1/2” | 50.5 | 35 | 70 | 205 | 245 |
| 45 | 1 3/4" | 64 | 42 | 70 | 210 | 250 |
| 51 | 2" | 64 | 48 | 70 | 215 | 255 |
| 57 | 2 1/4" | 77.5 | 53 | 76 | 220 | 265 |
| 63 | 2 1/2" | 77.5 | 59 | 76 | 225 | 265 |
| 76 | 3" | 91 | 72 | 80 | 230 | 285 |
| 89 | 3 1/2" | 106 | 85 | 84 | 235 | 290 |
| 102 | 4" | 119 | 98 | 85 | 240 | 295 |

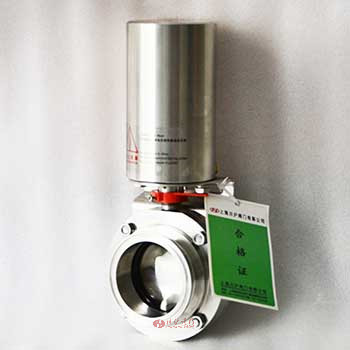

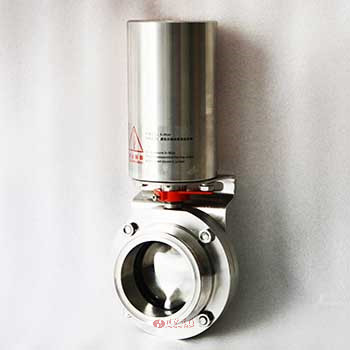

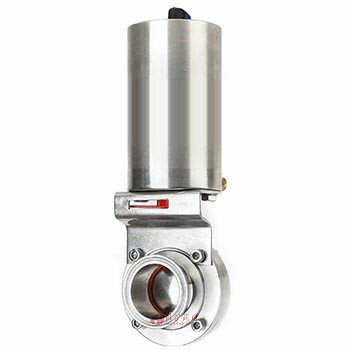

氣動衛生級蝶閥圖片
