產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 氣動蝶閥氣動蝶閥
氣動調節蝶閥 | CHD673H

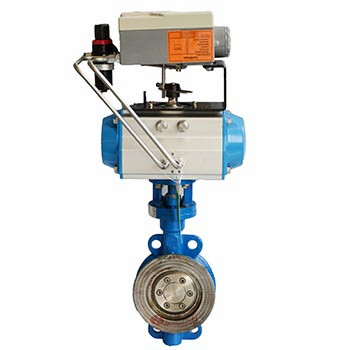

氣動調節蝶閥圖片

氣動調節蝶閥 產品說明
氣動調節蝶閥是由氣動執行器和軟密封對夾蝶閥、閥門定位器組成，控制系統輸出控制信號4-20mA，閥門定位器接收4-20mA信號，來控制閥門開度的大小，實現對介質的流量、壓力等調節。
氣動對夾蝶閥是中線軟密封蝶閥是管線優先選用的常規蝶閥，具有結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物。且重量輕，安裝方便，驅動扭矩較小的優點。氣動蝶閥既可作切斷介質用，又可作調節介質的流量用。選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況。適用于溫度≤120℃或≤150℃，公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃氣、船舶、水電、冶金、能源系統以及輕紡等行業。

氣動調節蝶閥 性能參數
公稱通徑DN(mm) 50～1200
公稱壓力 PN1.0、1.6、2.5MPa
連接形式 對夾式
閥板形式 垂直板式
配置執行機構 GT、AT、AR、AW系列單雙作用氣動執行器
控制方式 開關型(開關兩位控制)、調節型(4～20mA控制)
氣動調節蝶閥 材質說明
零件名稱 材料名稱
閥體 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板 鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈 橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料
閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料 聚四氟乙烯、柔性石墨
氣動調節蝶閥 結構尺寸圖

氣動調節蝶閥結構圖

氣動調節蝶閥 連接尺寸
主要外形尺寸mm-PN16（16bar）
公稱通徑
DN		 外形尺寸mm 連接尺寸mm 執行器型號
L L1 L2 H D N-D
50 43 159/211 83/95 277/205 125 4-18 AT-D-63/AT-S-75
65 46 211/248 95/107 287/315 145 4-18 AT-D-75/AT-S-88
80 49 248/269 107/123 365/375 160 8-18 AT-D-88/AT-S-100
100 56 269/315 123/141 420/436 180 8-18 AT-D-100/AT-S-115
125 64 315/345 141/152 436/462 210 8-18 AT-D-115/AT-S-125
150 70 345/409 152/172 466/543 240 8-22 AT-D-125/AT-S-145
200 71 409/438 172/187 593/665 295 12-22 AT-D-145/AT-S-160
250 76 436/559 187/215 682/752 355 12-26 AT-D-160/AT-S-190
300 83 550/600 215/240 725/772 410 12-26 AT-D-190/AT-S-210
350 92 600/633 240/262 832/880 470 16-26 AT-D-210/AT-S-240
400 102 633/730 262/330 862/968 525 16-30 AT-D-240/AT-S-270
450 114 633 262 945/1005 585 20-30 AT-D-240/AT-S-25
500 127 730 300 1058/1060 650 20-33 AT-D-270/AT-S-25
600 154 1320/1970 440/480 1108/1195 770 20-36 AW-D-25/AW-S-28
700 165 1430/2700 480/560 1170/1255 840 24-36 AW-D-28/AW-S-35
800 190 1430/2700 480/560 1325/1365 950 24-39 AW-D-25/AW-S-35
主要外形尺寸mm-PN25（25bar）
公稱通徑
DN		 外形尺寸mm 連接尺寸mm 執行器型號
L L1 L2 H D N-D
50 43 159/211 83/95 277/305 125 4-18 AT-D-63/AT-S-75
65 46 211/248 95/107 287/325 145 8-18 AT-D-75/AT-S-88
80 49 248/269 107/123 365/375 160 8-18 AT-D-88/AT-S-100
100 56 269/315 123/141 420/475 190 8-22 AT-D-100/AT-S-115
125 64 315/345 141/152 436/462 220 8-26 AT-D-115/AT-S-125
150 70 409/438 172/187 466/543 250 8-26 AT-D-125/AT-S-145
200 71 438/550 187/215 593/665 310 12-26 AT-D-145/AT-S-160
250 76 550/600 215/240 682/752 370 12-30 AT-D-160/AT-S-190
300 83 600/633 240/262 402/820 430 16-30 AT-D-190/AT-S-210
350 92 633/730 262/330 832/938 490 16-33 AT-D-210/AT-S-240
400 102 633/1700 262/440 910/968 550 16-36 AT-D-240/AT-S-25
450 114 730/1970 330/480 1005/1010 600 20-36 AT-D-270/AT-S-28
500 127 1180/1700 365/440 1058/1065 660 20-36 AW-D-25/AT-S-28
600 154 1700/1970 440/480 1110/1195 770 20-39 AW-D-28/AW-S-35
700 165 1320/2700 480/560 1255/1295 875 24-42 AW-D-28/AW-S-35
800 190 1950/2700 560/580 1325/1365 990 24-48 AW-D-28/AW-S-40
主要外形尺寸mm-PN40（40bar）
公稱通徑
DN		 外形尺寸mm 連接尺寸mm 執行器型號
L L1 L2 H D N-D
50 43 211/248 95/107 277/305 125 4-φ18 AT-D-75/AT-S-88
65 46 248/269 107/123 310/341 145 8-φ18 AT-D-88/AT-S-100
80 49 269/315 123/141 375/412 160 8-φ18 AT-D-100/AT-S-115
100 56 315/345 141/152 436/462 190 8-φ22 AT-D-115/AT-S-125
125 64 345/438 172/187 462/513 220 8-φ26 AT-D-125/AT-S-160
150 70 438/600 187/215 543/615 250 8-φ26 AT-D-160/AT-S-210
200 71 550/633 215/240 665/760 320 12-φ30 AT-D-190/AT-S-240
250 76 600/633 240/262 752/858 385 12-φ33 AT-D-210/AT-S-240
300 83 633/730 262/330 820/880 450 16-φ33 AT-D-240/AT-S-270
350 92 730/1700 330/440 938/940 510 16-φ36 AT-D-270/AT-S-25
400 102 1180/1700 325/440 970/1055 585 16-φ39 AW-D-20/AW-S-25
450 114 1180/1700 325/440 1005/1090 610 20-φ39 AW-D-20/AW-S-25
500 127 1320/1970 440/480 1145/1185 670 20-φ42 AW-D-25/AW-S-28
600 154 1430/2700 480/560 1195/1235 795 20-φ48 AW-D-28/AW-S-35
主要外形尺寸mm-Class150
公稱通徑
DN		 外形尺寸mm 連接尺寸mm 執行器型號
L L1 L2 H D N-D
50 43 159/211 83/95 277/305 120.5 4-19 AT-D-63/AT-S-75
65 46 211/248 95/107 287/325 139.5 4-19 AT-D-75/AT-S-88
80 46 248/269 107/123 365/375 152.5 4-19 AT-D-88/AT-S-100
100 52 269/315 123/141 420/475 190.5 8-19 AT-D-100/AT-S-115
125 56 315/345 141/152 436/462 216 8-22 AT-D-115/AT-S-125
150 56 345/409 152/172 466/543 241.5 8-22 AT-D-125/AT-S-145
200 60 409/550 172/215 593/665 298.5 8-22 AT-D-145/AT-S-190
250 68 538/600 187/240 682/752 362 12-35 AT-D-160/AT-S-210
300 78 550/633 215/262 702/820 432 12-35 AT-D-190/AT-S-240
350 78 600/633 240/262 832/938 476 12-29 AT-D-210/AT-S-240
400 102 633/730 262/330 910/968 540 16-29 AT-D-115/AT-S-125
450 114 633/730 262/330 1005/1010 578 16-32 AT-D-115/AT-S-125
500 127 730/1700 330/440 1058/1065 635 20-32 AT-D-270/AT-S-25
600 154 1180/1700 365/440 1110/1195 749.5 20-35 AW-D-20/AW-S-25
700 165 1320/1970 440/480 1255/1295 863.6 28-35 AW-D-25/AW-S-28
800 190 1430/2700 480/560 1325/1365 978 28-41 AW-D-28/AW-S-35
主要外形尺寸mm-Class300
公稱通徑
DN		 外形尺寸mm 連接尺寸mm 執行器型號
L L1 L2 H D N-D
50 43 211/248 95/107 277/305 127 8-19 AT-D-75/AT-S-88
65 46 248/269 107/123 310/341 149 8-22 AT-D-88/AT-S-100
80 46 269/315 123/141 375/412 168.5 8-22 AT-D-100/AT-S-115
100 52 315/345 141/152 436/462 200 8-22 AT-D-115/AT-S-125
125 56 345/438 172/187 462/513 235 8-22 AT-D-125/AT-S-160
150 56 438/600 187/215 543/615 270 12-22 AT-D-160/AT-S-210
200 60 550/633 215/240 665/760 330 12-25 AT-D-190/AT-S-240
250 68 600/633 240/262 752/858 387.5 16-29 AT-D-210/AT-S-240
300 78 633/730 262/330 820/880 451 16-32 AT-D-240/AT-S-270
350 78 730/1700 330/440 938/940 514.5 20-32 AT-D-270/AW-S-25
400 102 1180/1700 325/440 970/1055 571.5 20-35 AW-D-20/AW-S-25
450 114 1180/1700 325/440 1005/1090 628.5 24-35 AW-D-20/AW-S-25
500 127 1320/1970 440/480 1145/1185 686 24-35 AW-D-25/AW-S-28
600 154 1430/2700 480/560 1195/1235 813 24-41 AW-D-28/AW-S-35

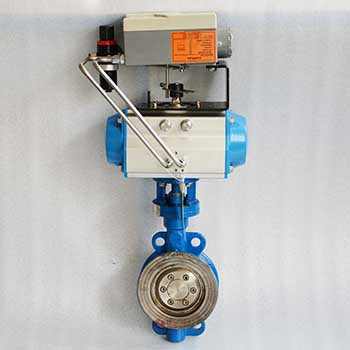

氣動調節蝶閥 圖片

氣動調節蝶閥圖片 氣動調節蝶閥圖片
