不銹鋼對夾氣動蝶閥 | CHD671X
不銹鋼對夾氣動蝶閥 產品說明
CHD671X不銹鋼對夾氣動蝶閥是一款中線軟密封蝶閥，閥體材質可選球墨鑄鐵QT450，碳鋼WCB、不銹鋼304、不銹鋼316，閥座可選丁晴橡膠NBR、三元乙丙橡膠EPDM、四氟橡膠PTFE等。具有結構緊湊、重量輕、零泄漏、開閉迅速等特點，也可以在閥門上安裝定位器或蝸輪箱，實現對管道內介質流量大小的調節和手動操作。閥門廣泛應用于水處理、環保、冶金、化工等場合。
不銹鋼對夾氣動蝶閥 性能參數
| 公稱通徑DN(mm) | 40～1200 |
|---|---|
| 公稱壓力 | PN1.0、1.6MPa |
| 連接形式 | 對夾式 |
| 閥板形式 | 垂直板式 |
| 配置執行機構 | GT、AT、AR、AW系列單雙作用氣動執行器 |
| 控制方式 | 開關型(開關兩位控制)、調節型(4～20mA控制) |
不銹鋼對夾氣動蝶閥 材質說明
| 零件名稱 Part name |
材料 Materials |
|---|---|
| 閥體 Body |
HT200、QT450、WCB、不銹鋼 |
| 閥板 Disc |
“QT450鍍鎳、QT450覆尼龍、鋁青銅、304、316、316L、雙相不銹鋼 |
| 閥座 Seat |
EPDM、NBR、PTFE、耐磨耐熱EPDM、硅膠、氟膠 EPDM,NBR,PTFE,wear/heat-resistant EPDM,silicone rubber,VITON" |
| 閥軸 Stem |
"45#碳鋼、416不銹鋼、304不銹鋼、316不銹鋼 45#carbon steel,SS416,SS304,SS316° |
| 產品型號 Products Model |
CHD67X-10/16 |
| 公稱通徑 Nominal Diameter |
DN32-DN200 |
| 公稱壓力(MPa) Nominal Pressure |
PN1.0-1.6MPa |
| 適用介質 Applicable medium |
水、海水、污水、油、空氣、食品、弱酸堿鹽等 |
| 適用溫度 Applicable temperature |
-10~110℃ |

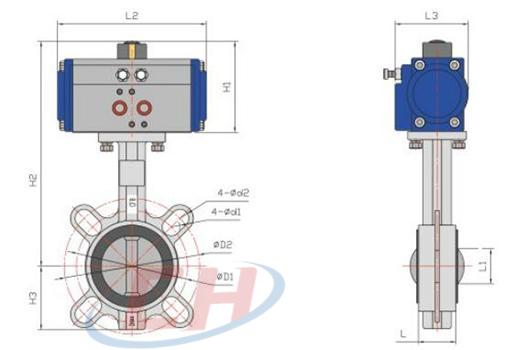

不銹鋼對夾氣動蝶閥 結構尺寸圖
不銹鋼對夾氣動蝶閥 連接尺寸
| 規格 Size |
φD1/φD2 | 4- φd1/d2 | H1 | H2 | H3 | L | L1 | L2 | L3 |
|---|---|---|---|---|---|---|---|---|---|
| DN40 | 98.50 | 19.00 | 92.0 | 212 | 56 | 33.5 | 30 | 147 | 71.5 |
| 110.00 | 19.00 | ||||||||
| DN50 | 107.00 | 19.00 | 108.0 | 238 | 59 | 42 | 32 | 168 | 83 |
| 125.00 | 19.00 | ||||||||
| DN65 | 119.00 | 19.00 | 108.0 | 251 | 68 | 45 | 47 | 168 | 83 |
| 145.00 | 19.00 | ||||||||
| DN80 | 154.50 | 23.00 | 119.5 | 274.5 | 89 | 45 | 65 | 184 | 95 |
| 155.75 | 24.00 | ||||||||
| DN100 | 175.00 | 19.00 | 128.7 | 298.7 | 103 | 52.1 | 91 | 204 | 103 |
| 190.50 | 19.00 | ||||||||
| DN125 | 210.00 | 23.00 | 136.5 | 326.5 | 117 | 55 | 112 | 262 | 108.5 |
| 216.00 | 23.00 | ||||||||
| DN150 | 240.25 | 23.50 | 153.0 | 363 | 130 | 56 | 146 | 268 | 121.5 |
| 240.25 | 23.50 | ||||||||
| DN200 | 292.00 | 24.60 | 185.0 | 428 | 164 | 61 | 194 | 301 | 142 |
| 296.00 | 25.00 | ||||||||
| DN250 | 357.00 | 30.00 | 202.0 | 484 | 195 | 66 | 242 | 390 | 152 |
| 357.00 | 30.00 | ||||||||
| DN300 | 400.00 | 25.00 | 227.0 | 537 | 232 | 77 | 292 | 458 | 174 |
| 432.00 | 26.00 | ||||||||
| DN350 | 460.00 | 23.00 | 260.0 | 625 | 264.0 | 77 | 325 | 525 | 206 |
| 470.00 | 26.00 | ||||||||
| DN400 | 515.00 | 26.00 | 285.0 | 673 | 325.0 | 87 | 380 | 532 | 226 |
| 525.00 | 30.00 | ||||||||
| DN450 | 565.00 | 26.00 | 319.0 | 736 | 330.0 | 105 | 428 | 602 | 260 |
| 585.00 | 30.00 | ||||||||
| DN500 | 620.00 | 26.00 | 356.0 | 836 | 363.0 | 130 | 474 | 718 | 294 |
| 650.00 | 33.00 | ||||||||
| DN600 | 725.00 | 20- φ30 | 380.0 | 942 | 459.0 | 152 | 573 | 760 | 336 |
| 770.00 | 20- φ36 |

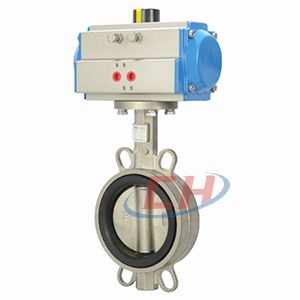

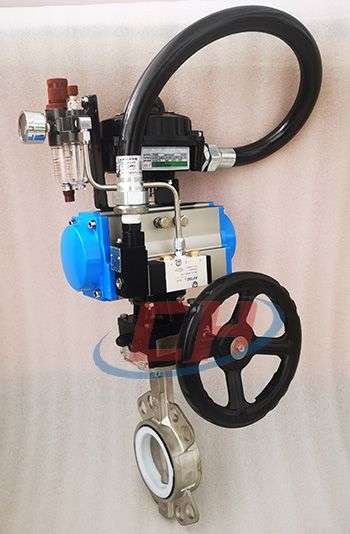

不銹鋼對夾氣動蝶閥 圖片
