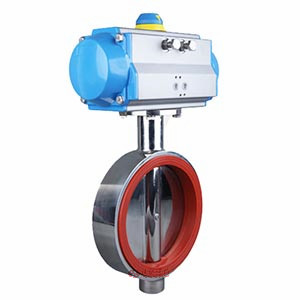

氣動衛生級對夾蝶閥 | CHD671X
氣動衛生級對夾蝶閥 產品說明
氣動衛生級蝶閥,采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染?？焖俨鹧b閥，使閥門打開和維修快捷容易，使過程停機時間縮短。廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。具有結構緊湊、裝拆方便等優點。■設計新穎、合理、結構獨特，重量輕，啟閉迅速
■操力矩小，操作方便，省力靈巧
■密封材料耐老化、耐腐蝕，使用壽命長等特點
■可以任何位置安裝，維修方便
氣動衛生級對夾蝶閥 性能參數
| 公稱通徑 | DN（mm） | 15～150 | ||
|---|---|---|---|---|
| 公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 | |
| 適用介質 | 空氣、水、蒸氣、油品等。 | |||
| 驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動。 | |||
| 連接方式 | 快裝式、卡箍式、外螺紋、焊接式等 | |||
氣動衛生級對夾蝶閥 材質說明
| 零件名稱 | 材料 |
|---|---|
| 閥體 | 304、316、316L |
| 蝶板 | 304、316、316L |
| 密封圈 | 硅橡膠、氟橡膠、聚四氟 |
| 閥桿 | 304、316、316L |
| 填料 | 硅橡膠、氟橡膠、聚四氟 |

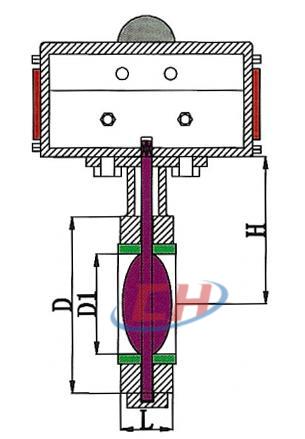

氣動衛生級對夾蝶閥 結構尺寸圖
氣動衛生級對夾蝶閥 連接尺寸
| 公稱通徑 DN |
外形尺寸 | 連接尺寸 | ||
|---|---|---|---|---|
| L | ~H | D1 | D | |
| DN25 | 29 | 87 | 25 | 59 |
| DN32 | 35 | 93 | 32 | 69 |
| DN40 | 35 | 101 | 40 | 78 |
| DN50 | 42 | 125 | 50 | 93 |
| DN65 | 44 | 126 | 65 | 107 |
| DN80 | 44 | 134 | 80 | 123 |
| DN100 | 46 | 143 | 100 | 151 |
| DN125 | 55 | 156 | 125 | 178 |
| DN150 | 55 | 176 | 150 | 200 |
| DN200 | 60 | 226 | 200 | 252 |
| DN250 | 64 | 255 | 250 | 310 |
| DN300 | 70 | 283 | 300 | 365 |
| DN350 | 78 | 311 | 350 | 420 |
| DN400 | 90 | 375 | 400 | 472 |
氣動衛生級對夾蝶閥 選配說明
回訊器：也叫限位開關(APL310)，遠程反饋開關信號(防爆APL410)
電磁閥：雙作用選二位五通、單作用選二位三通(防爆)
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油
手輪機構：轉動手輪機構，可實現手動開、關閥
電氣定位器：輸入4～20mA信號,實現閥門調節功能
備注: 氣缸參數請另參考所選配的氣動執行器資料
