產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 保溫閥保溫閥
浮動保溫球閥 | FBQ41F

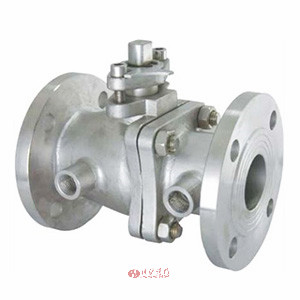

浮動保溫球閥圖片

浮動保溫球閥 產品說明
法蘭連接浮動保溫球閥采用單斜面彈性密封圈或V型槽彈性密封圈結構設計，當介質壓力較小時，密封圈與球體的接觸面較小，故有較大的密封比壓，確保可靠密封，介質壓力圈套時，密封圈與球體接觸面積增大，故密封圈能承受較大的介質推力而不會損壞。由于聚四氟乙烯密封圈具有良好的自潤滑性，與球體的摩擦小，故球體的使用壽命長。
兩片式法蘭保溫球閥由于采用兩片式結構，因此與整體式法蘭保溫球閥不同，兩片式法蘭保溫球閥是根據兩段閥體焊裝金屬夾套，法蘭連接尺寸比普通球閥要大一到兩個規格，但保溫球閥與普通球閥在規格相同的情況下，結構長度相同。

浮動保溫球閥 技術參數
主要零件 閥件 WCB ZG1Cr18Ni9Ti CF8(304) CF8(304L) ZG1Cr18Ni12Mo2Ti CF8M(316) CF3M(316L)
球體、閥桿 2Cr13 1Cr18Ni9Ti 0Cr18Ni9 (304) 00Cr19Ni11 (304L) 1Cr18Ni12 Mo2Ti 0Cr17Ni12 Mo2(316) 00Cr17Ni14 Mo2(316L)
密封圈 聚四氟乙烯??? 對位聚苯?? PTFE、PPL
填料、墊圈 V型聚四氟乙烯、柔性石墨環、聚四氟乙烯片、柔性石墨纏繞墊
適用工況 適用介質 水、蒸汽、 油品等 硝酸等 腐蝕性 強氧化 性介質 醋酸 腐蝕性介質等 尿素等 腐蝕介質
適用溫度 ―28～300℃
應用規范 設計制造按 GB12221―89?????? AP16D???? JPI7S―48
法蘭尺寸按 JB79―59? SH3406、 GB9113、 HC20592―97?????? ANSIB16.5????? JIS B2212―2214
結構長度按 GB12221―89?????? ANSI B16.10????????? JPI B2002
檢驗試驗按 GB/T13927-89???? JB/T9092-99????? API 598
浮動保溫球閥 結構尺寸圖

浮動保溫球閥結構圖

浮動保溫球閥 連接尺寸

FBQ41-16 軟（硬）密封保溫球閥主要連接尺寸（GB規格）

型號 公稱通徑DN（mm） 尺寸
L D D1 D2 B-f Z―Φd H D0 4-G
BQ41H-16P BQ41F-16P BQ41(R)-16P 15 130 95 65 45 14―2 4―14 60 108 3/8
20 140 105 75 55 14―2 4―14 64 120 3/8
25 150 115 85 65 16―2 4―14 90 165 1/2
32 165 135 100 78 18―2 4―18 105 180 1/2
40 180 145 110 85 16―3 4―18 150 240 1/2
50 200 160 125 100 16―3 4―18 190 240 1/2
65 220 180 145 120 18―3 4―18 195 320 1/2
80 250 195 160 135 20―3 8―18 215 350 1/2
100 280 215 180 155 20―3 8―18 250 400 1/2
125 320 245 210 185 22―3 8―18 280 500 1/2
150 360 280 240 210 24―3 8―23 320 600 1/2
200 400 335 295 265 26―3 12―23 370 800 1/2

FBQ41-25 軟（硬）密封保溫球閥主要連接尺寸（GB規格）

型號 公稱通徑DN（mm） 尺寸
L D D1 D2 B-f Z―Φd H D0 4-G
BQ41H-25P BQ41F-25P BQ41(R)-25P 15 130 95 65 45 14―2 4―14 60 108 3/8
20 140 105 75 55 14―2 4―14 64 120 3/8
25 150 115 85 65 16―2 4―14 90 165 1/2
32 165 135 100 78 18―2 4―18 105 180 1/2
40 180 145 110 85 16―3 4―18 160 240 1/2
50 200 160 125 100 20―3 4―18 205 270 1/2
65 220 180 145 120 22―3 8―18 215 350 1/2
80 250 195 160 135 22―3 8―18 230 400 1/2
100 280 230 190 160 24―3 8―23 270 500 1/2
125 320 270 220 188 28―3 8―25 300 600 1/2
150 360 300 250 218 30―3 8―25 340 90 1/2
200 400 360 310 278 34―3 12―25 400 1100 1/2

FBQ41-40 軟（硬）密封保溫球閥主要連接尺寸（GB規格）

型號 公稱通徑DN（mm） 尺寸
L D D1 D2 D6 B-f Z―Φd H 4-G
BQ41H-40P BQ41F-40P BQ41(R)-40P 15 130 95 65 45 40 16―2 4―14 60 3/8
20 140 105 75 55 51 16―2 4―14 65 3/8
25 150 115 85 65 58 18―2 4―14 90 1/2
32 180 135 100 78 66 18―2 4―18 105 1/2
40 200 145 110 85 75 20―3 4―18 170 1/2
50 220 160 125 100 88 18―3 4―18 230 1/2
65 250 180 145 120 110 20―3 8―18 250 1/2
80 280 195 160 135 121 22―3 8―18 250 1/2
100 320 230 190 160 150 22―3 8―23 295 1/2
125 400 270 220 188 176 28―3 8―25 330 1/2
150 400 300 250 218 204 30―3 8―25 375 1/2
200 550 375 320 282 260 38―3 12―30 440 1/2
