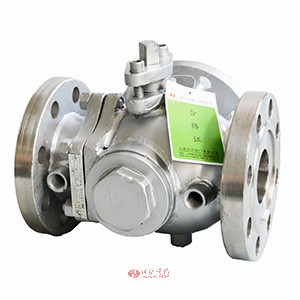

三通保溫球閥 | BQ44/BQ45F/H/Y
三通保溫球閥 產品說明
三通保溫球閥特點:具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。
三通保溫球閥 技術參數
| 公稱壓力或壓力級 | 法蘭 密封性 |
產品型號 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PN1.6pa | 凸面 | BQ445F-16C | BQ445F-16P | BQ445F-16CF8 | BQ445F-16CF3 | BQ445F-16R | BQ445F-16CF8 | BQ445F-16R3 | ||||
| PN2.5pa | 光滑面 | BQ445F-25 | BQ445F-25P | BQ445F-25CF8 | BQ445F-25CF3 | BQ445F-25R | BQ445F-25CF8 | BQ445F-25R3 | ||||
| PN4.0pa | 凹凸面 | BQ445F-40 | BQ445F-40P | BQ445F-40CF8 | BQ445F-40CF3 | BQ445F-40R | BQ445F-40CFR8 | BQ445F-40R3 | ||||
| CLASS150 | 凸面 | BQ445F-150（Lb）C | BQ445F-150（Lb）P | BQ445F-150（Lb）P8 | BQ445F-150（Lb）P3 | BQ445F-150（Lb）R | BQ445F-150（Lb）R8 | BQ445F-150（Lb）R3 | ||||
| 主要零件材料 | 閥體 | WCB | ZG1Cr18Ni9Ti | CF8(304) | CF3(304L) | ZG18Ni12Mo2T | CF8M(316) | CF8M(316L) | ||||
| 球體、閥桿 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni9(304) | 00Cr19Nill(304L) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2(316) | 0Cr17Ni12Mo2(316L) | |||||
| 密封圈 | 聚四氟乙烯 對位聚笨 | |||||||||||
| 填料、墊圈 | V型聚四氟乙烯 柔性石墨環 聚四氟乙烯片 柔性石墨復合墊 | |||||||||||
| 適用 工況 |
適用介質 | 重油、膠類等 | 硝酸腐蝕性介質 | 強氧化性介質 | 醋酸等腐蝕性介質 | 尿素等腐蝕性介質 | ||||||
| 適用溫度 | -28~300℃ | |||||||||||
| 應用 規范 |
法蘭尺寸 | JB79-59、SH3406、GB9113、HG20597-97 ANS1? B16.5 JIS B2212-2214 | ||||||||||
| 體驗試驗按 | GB/T13927-89 JB/T9092-99 | |||||||||||
| 其余制造規范均按本廠標準 | ||||||||||||
| 備注 | 三通球閥一般采用兩面閥座結構，如流向圖A所示兩種工況。選用兩閥座L型結構（即BQ44型）。流向圖B中①和④兩種工況亦可選用兩閥座T型結構（即BQ45型）。流向圖B中②和③兩種工況必須選用四閥座T型結構（即BQ45型）。其余工況也可選用四閥座結構，但應在訂貨合同中注明閥座結構。如閥門有其它要求請參閱樣本《球閥的型號編制方法》填寫相應的要求代號。 |
|||||||||||

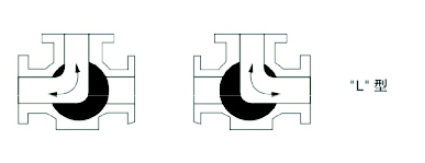

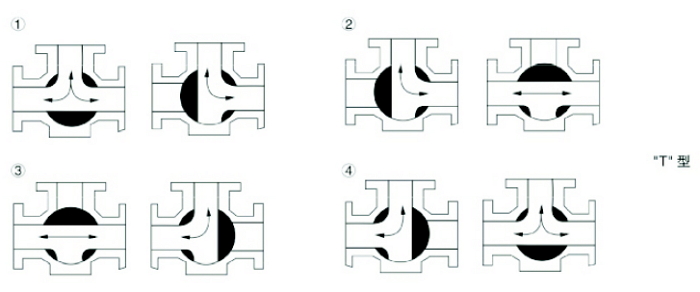

三通保溫球閥 流向圖
三通保溫球閥 連接尺寸
| 公稱壓力或壓力級 | 主要尺寸 | 公稱通徑DN（mm/in） | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15/1/2'' | 20/3/4'' | 25/1'' | 32/1/4'' | 40/1/2'' | 50/2'' | 65/2/1/2'' | 80/3'' | 100/4'' | 125/5'' | 150/6'' | 200/8'' | ||
| PN1.06pa | L | 150 | 150 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 380 | 440 | 500 |
| PN2.5pa | L1 | 75 | 75 | 90 | 100 | 110 | 120 | 130 | 140 | 160 | 190 | 220 | 275 |
| PN4.0pa | H | 90 | 90 | 102 | 115 | 135 | 140 | 155 | 185 | 210 | 275 | 305 | 335 |
| CLASS150 | W | 140 | 140 | 155 | 250 | 250 | 350 | 350 | 420 | 700 | 1000 | 1300 | 1800 |
