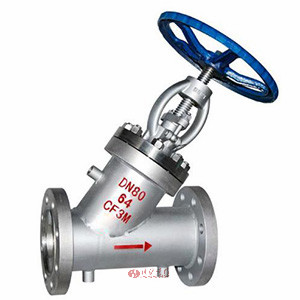

角式保溫截止閥 | BJ45W
角式保溫截止閥 產品說明
夾套角式保溫截止閥按結構分為BJ45W夾套保溫直通式截止閥和BJ45W夾套保溫直流式截止閥，主要用于石油，化工，冶金，制藥等各類系統中，以輸送常溫下會凝固的高粘度介質。該系統閥門的夾套焊裝于閥門的兩法蘭之間，閥門的側面，底部設置由夾套的連接口。由于增加了夾套，此種閥門的連接法蘭尺寸要比同一規格普通截止閥的連接法蘭大一到兩個規格，但結構長度與同規格的閥門相同，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可以順暢地流過閥門。
角式保溫截止閥 技術參數
| 型號 | 公稱壓力PN(Mpa) | 試驗壓力 | 適用溫度 | 適用介質 | 保溫套壓力 | |
|---|---|---|---|---|---|---|
| shell | seal | |||||
| BJ45W-25P | 2.5 | 3.75 | 2.75 | ≤350 | 硝酸類 | ≤1.0 |
| BJ45W-40P | 4.0 | 6.0 | 4.4 | |||
| BJ45W-64P | 6.4 | 9.0 | 6.6 | 醋酸類尿素類 | ||
| BJ45W-25P | 2.5 | 3.75 | 2.75 | |||
| BJ45W-40P | 4.0 | 6.0 | 4.4 | |||
| BJ45W-64P | 6.4 | 9.0 | 6.6 | |||

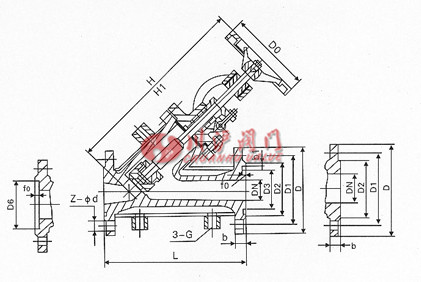

角式保溫截止閥 結構尺寸圖
角式保溫截止閥 連接尺寸
BJ45W-16主要外形尺寸和連接尺寸
| 公稱壓力 | 公稱通徑 | 尺 寸 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | D | D1 | D2 | D3 | B1 | Fo | b | D6 | 3-G | Z-Φd | H | H1 | Do | ||
| 2.5 4.0 |
15 | 170 | 105 | 75 | 55 | 35 | 8 | 4 | 16 | 51 | 3/8 | 4-Φ14 | 250 | 262 | 120 |
| 20 | 190 | 115 | 115 | 65 | 42 | 8 | 4 | 16 | 58 | 3/8 | 4-Φ14 | 292 | 308 | 140 | |
| 25 | 210 | 135 | 135 | 78 | 50 | 8 | 4 | 18 | 66 | 3/8 | 4-Φ18 | 340 | 375 | 160 | |
| 32 | 230 | 145 | 145 | 85 | 60 | 8 | 4 | 18 | 76 | 3/8 | 4-Φ18 | 338 | 375 | 160 | |
| 2.5 4.0 |
40 | 260 | 160 | 125 | 100 | 72 | 8 | 4 | 20 | 65 | 1/2 | 4-Φ18 | 360 | 386 | 160 |
| 50 | 300 | 180 | 145 | 120 | 94 | 8 | 4 | 22 | 88 | 1/2 | 8-Φ18 | 410 | 450 | 240 | |
| 65 | 340 | 195 | 160 | 130 | 105 | 8 | 4 | 22 | 110 | 1/2 | 8-Φ18 | 440 | 485 | 240 | |
| 80 | 380 | 230 | 190 | 160 | 128 | 11 | 4.5 | 24 | 121 | 1/2 | 8-Φ23 | 540 | 600 | 280 | |
| 100 | 430 | 270 | 220 | 188 | 154 | 11 | 4.5 | 28 | 150 | 1/2 | 8-Φ25 | 560 | 625 | 320 | |
| 125 | ? | 300 | 250 | 218 | 182 | 11 | 4.5 | 30 | 176 | 1/2 | 8-Φ25 | 625 | 737 | 360 | |
| 150 | 550 | 330 | 280 | 248 | 2 | 11 | 4.5 | 32 | 204 | 1/2 | 12-Φ25 | 720 | 790 | 360 | |
| 6.4 | 25 | 235 | 160 | 125 | 8 | 50 | 8 | 4 | 22 | ? | 1/2 | 4-Φ18 | 375 | 375 | 160 |
| 32 | 260 | 165 | 125 | 88 | 60 | 8 | 4 | 24 | ? | 1/2 | 4-Φ23 | 383 | 383 | 160 | |
| 50 | 300 | 200 | 160 | 130 | ? | ? | 4 | 26 | 110 | 1/2 | 8-Φ23 | 450 | 450 | 240 | |
| 65 | 340 | 210 | 170 | 140 | ? | ? | 4 | 30 | 121 | 1/2 | 8-Φ23 | 510 | 510 | 240 | |
| 100 | 430 | 270 | 220 | 188 | 154 | 154 | 4.5 | 36 | ? | 1/2 | 8-Φ25 | 670 | 670 | 400 | |
| 100 | 415 | 300 | 250 | 218 | ? | ? | 4.5 | 32 | ? | 1/2 | 8-Φ25 | 670 | 670 | 400 | |
